空調制冷功耗很大的原因是什么

2020年06月06日 09:58 ? 次閱讀

一、 能耗等級高低對電器使用的影響

當我們選購空調時,要想判斷一臺空調它的制冷能力強弱的話,最好的方式就是看它的輸出功率。

理想狀態下,1匹的輸出功率大約在2400瓦左右,空調的能效比=空調輸出功率/空調輸入功率,所以根據公式我們可以得知,在制冷效果相同的情況下,能效比越高耗電量越低。如圖1所示為新能耗國標對于空調設定的三級能效標準。

圖1 新能效標準

所以如果發現自家空調制冷效果一般,但是功耗卻很大時,很可能是該空調的能效等級較低,導致能耗過大。

二、 更先進的能耗等級水平的意義

隨著各國經濟的迅速增長,家用電器的需求和擁有量都有了飛躍般的增長,而這樣的增長就帶來了巨大的能源消耗,并且對環境也造成了嚴重的污染。如圖2所示,為了減少這些家電對于環境的污染,所以世界各國都通過制定和實施能效標準、推廣能效標識制度來提高用能產品的能源效率,促進節能技術進步,進而減少有害物的排放和保護環境。

圖2 能效標識

三、 功率計對家用電器的能耗測試方案

越來越多的家電產品都采用了變頻技術,在節約能耗的同時亦令產品的波形信號發生了畸變。而且由于變頻的應用導致在家電運行過程中,頻繁地改變工作狀態,導致工作電流發生大范圍變化,電流可從幾十安降到幾毫安。那么,到底什么樣的儀器才能滿足對空調等變頻家電的測試測量要求呢?

圖3 家用和辦公電器測試圖

如圖3所示為家用和辦公電器測試圖,這里我們以空調為例,來跟大家分享下變頻家電的測試的難點到底在哪里呢?

測試難點

1、變頻家電在節約能耗的同時亦令產品的波形信號容易發生畸變。這些畸變的波形都是非正弦信號,如脈沖波、三角波、矩形波、梯形波和脈沖波等,含有豐富的高頻諧波分量。普通的功率計由于采樣率與帶寬限制,無法對高頻成分進行準確測量,因此其測量值與真實值存在巨大差距。

2、一般的功率測量儀器在積分模式下只允許同一量程下進行功率測量,無法滿足對變頻家電功率的正確測量。

解決方案

圖4 變頻家電信號與功率計帶寬關系圖

如圖4所示我們可以看到低帶寬的功率計,信號中的高頻成分被模擬前端電路濾除,從而造成能量丟失。致遠電子功率計300KHz的帶寬完全滿足變頻家電等新技術產品的功耗測量。

圖5 固定量程與自動切換量程對比圖

PA300系列數字功率計采用全新的設計架構,在低功耗測量方面進行多項優化,具有更高的功率因數精度,非常適合于待機的功耗測量。而且高達50次的諧波分析功能為您更準確分析波形質量。如圖5所示,該系列功率計在積分模式下可以自動切換量程的功能為變頻家電功率的準確測量提供了保障。

總結

PA300系列數字功率計具有最高500KS/s采樣率,300KHz帶寬,針對變頻家電采取的積分模式下可以自動切換量程的功能,并且支持寬電流的輸入等特性對工作功耗的測試提供了可靠的功率測量解決方案。

下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

防雷壓敏電阻器是什么,它有哪些作用

防雷壓敏電阻器顧名思義其主要工作就是在雷暴天氣中對用電器進行保護。 這種壓敏電阻器的工作原理是和用電....
發表于 2020-06-04 11:42? 18次閱讀
防雷壓敏電阻器是什么,它有哪些作用

NI、孤波和韋爾半導體三方達成合作,完善實驗室驗...

作為致力于開發標準的半導體自動化驗證、測試軟件平臺的創新者,孤波將與NI共同推進測試測量標準化流程在....
發表于 2020-05-28 15:23? 95次閱讀
NI、孤波和韋爾半導體三方達成合作,完善實驗室驗...

Circuit是一款精確的40GHz微波功率計

Circuit是一款精確的40GHz微波功率計,具有45 dB的范圍,僅需要兩個組件。 RF探測器有一個創新的探測器單元...
發表于 2020-05-28 13:40? 70次閱讀
Circuit是一款精確的40GHz微波功率計

功率計數據測試可能會出現的問題應該如何解決辦法

你知道功率計數據測試不穩定該怎么辦嗎?警匪片里經??吹竭@樣的場景,在手槍前裝一個消音器,就能把聲音降....
發表于 2020-05-24 10:38? 316次閱讀
功率計數據測試可能會出現的問題應該如何解決辦法

傳統示波器才做功能選擇,黑科技就要all in!

是德科技(Keysight)推出全新Infiniium MXR系列示波器,號稱是全球首款在帶寬超過2....
發表于 2020-05-23 08:50? 604次閱讀
傳統示波器才做功能選擇,黑科技就要all in!

如何使用labview提取測試結果?

['d:\\test\\eol_testerAN0.py', '192.168.96.22', 'snap', 'qwertyui', '18260f', 'DIM10-087-06'] 2020-05-22...
發表于 2020-05-22 16:44? 312次閱讀
如何使用labview提取測試結果?

中國示波器尋源錄---儀器行業前浪訪談

Tek511示波器帶寬10MHz,由陰極射線示波管及電子管為主要顯示和驅動,具有觸發掃描電路,幫助使....
發表于 2020-05-22 09:49? 176次閱讀
中國示波器尋源錄---儀器行業前浪訪談

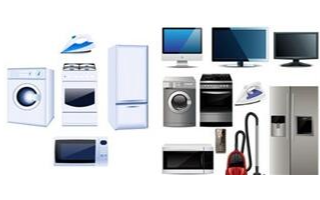

家用電器的節能方法有哪些

當您使用電視機時,無論是彩色電視機還是黑白電視機,在不影響視聽的情況下,亮度不要開得太亮,音量盡量關....
發表于 2020-05-14 15:58? 72次閱讀
家用電器的節能方法有哪些

小熊電器公司發布2020Q1業績預告,預計收入同...

高度重視研發,產品持續創新。小熊收入結構與小家電整體分布略為相似,長尾效應非常明顯,單品類收入最高僅....
發表于 2020-05-14 15:51? 358次閱讀
小熊電器公司發布2020Q1業績預告,預計收入同...

ODU自主技術–生產與發展緊密的結合

我們的目標是在每個接觸表面實現功能最大化。由于ODU具備高度發達的模擬程序和復雜的測試測量技術,因此....
發表于 2020-05-12 16:56? 262次閱讀
ODU自主技術–生產與發展緊密的結合

2019年國內家電取得營收和利潤雙增長,零售額規...

全國家用電器工業信息中心數據顯示,2019年國內市場家電零售額規模8032億元,比2018年下降2.....
發表于 2020-05-11 15:49? 293次閱讀
2019年國內家電取得營收和利潤雙增長,零售額規...

斜頭電烙鐵改進的操作方法和應用優點

在日常電器維修中,用斜頭的電烙鐵焊開或焊接電器元件時,經常因受熱不均,元件不是很難拆下來,就是焊接不....
發表于 2020-05-09 11:14? 468次閱讀
斜頭電烙鐵改進的操作方法和應用優點

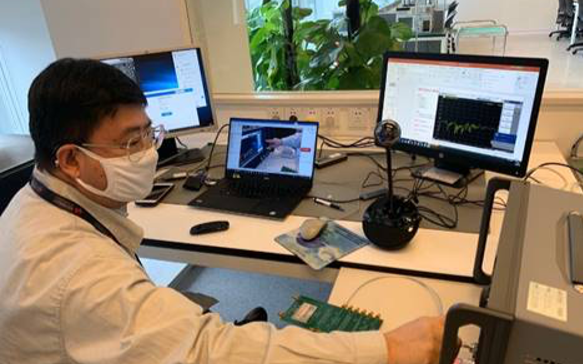

NI在“疫”線:NI測試技術,參與解密病毒源頭研...

NI除了在預防和救治環節以專業的測試力量溫暖相助,也貢獻了測試解決方幫助學術界,醫療機構從源頭上分析....
發表于 2020-05-08 08:52? 132次閱讀
NI在“疫”線:NI測試技術,參與解密病毒源頭研...

家電標準健康化助力抗擊疫情及復工復產

黨中央提出,全方位全過程保障人民生命和健康安全,充分體現了習近平總書記提出的“以人為本”的治國理念,....
發表于 2020-05-07 16:46? 355次閱讀
家電標準健康化助力抗擊疫情及復工復產

功率計對家用電器的能耗測試方案

理想狀態下,1匹的輸出功率大約在2400瓦左右,空調的能效比=空調輸出功率/空調輸入功率,所以根據公....
發表于 2020-04-29 15:15? 454次閱讀
功率計對家用電器的能耗測試方案

對功率計進行二次開發

功率計做二次開發首先要確認的就是通訊的接口,ZLG致遠電子PA300系列功率計提供USB、GPIB、....
發表于 2020-04-29 15:12? 206次閱讀
對功率計進行二次開發

手持式功率萬用表 手持式功率計 METRAHIT...

手持式功率萬用表 手持式功率計 METRAHIT ENERGY 廣泛適用于電氣工程 測量行業 如今,....
發表于 2020-04-23 10:05? 69次閱讀
手持式功率萬用表 手持式功率計 METRAHIT...

德國GMC萬用表、手持功率計METRAHIT E...

德國GMC萬用表、手持功率計METRAHIT ENERGY METRAHIT ENERGY 廣泛應用....
發表于 2020-04-23 09:51? 111次閱讀
德國GMC萬用表、手持功率計METRAHIT E...

英國最大的建筑供應商也在用它——SEAWARD電...

Travis Perkins是英國最大的建筑和建筑市場供應商,該公司正在使用先進的電氣安全測試技術,....
發表于 2020-04-13 17:26? 52次閱讀
英國最大的建筑供應商也在用它——SEAWARD電...

德國KURTH xDSL綜合尋線測試儀KE315...

xDSL綜合尋線測試儀:KE3150 xDSL 檢測套裝 xDSL尋線儀和非接觸式xDSL信號接收器....
發表于 2020-04-13 17:13? 63次閱讀
德國KURTH xDSL綜合尋線測試儀KE315...

電氣工程領域測試測量:德國GMC萬用表METRA...

如今,萬用表仍然是電氣工程領域不可或缺的應用很廣的測試工具。專業便攜功率表 METRAHIT ENE....
發表于 2020-04-13 17:10? 80次閱讀
電氣工程領域測試測量:德國GMC萬用表METRA...

SEAWARD手持電器安規測試儀PT100

SEAWARD手持電器安規測試儀PT100 產品應用: 一類、二類電器BS標準安規測量,德國VDE0....
發表于 2020-04-13 15:44? 46次閱讀
SEAWARD手持電器安規測試儀PT100

現代設備故障的6種形式及應對策略

一個復雜的系統或設備是由許多不同零部件構成的,如果這些零部件發生故障(失效),可能導致整個系統發生故....
發表于 2020-04-11 15:16? 660次閱讀
現代設備故障的6種形式及應對策略

家庭電路跳閘的原因及注意事項

電線應套管鋪設。電線不套管鋪設,很簡略致使安全危險。悉數電線外有必要有絕緣套管維護,接頭緊記不能顯露....
發表于 2020-04-11 10:31? 326次閱讀
家庭電路跳閘的原因及注意事項

華為投資中電儀器 國內測試測量格局要重塑了嗎

來自天眼查、企查查的數據顯示,3月31日,華為技術有限公司新增對外投資企業——中電科儀器儀表有限公司....
發表于 2020-04-11 10:19? 1140次閱讀
華為投資中電儀器 國內測試測量格局要重塑了嗎

全方位學習各類溫度計——《溫度測量實用技術》

《溫度測量實用技術》的作者是王魁漢。本書從溫度測量實際出發,全面系統地介紹了溫度測量實用技術,還在內容上緊密聯...
發表于 2020-04-08 15:35? 1707次閱讀
全方位學習各類溫度計——《溫度測量實用技術》

電器的實際功率怎么計算

電器上標的一般是指額定功率。它是電器在額定電壓和額定負載情況下的功率。
發表于 2020-04-06 15:40? 526次閱讀
電器的實際功率怎么計算

電器設備過熱的要素及損害

短路 短路時線路中的電流轉常添加幾倍至幾十倍,急劇發作許多熱能,這些熱量可使導體的絕緣當即燒穿;假設....
發表于 2020-04-04 16:22? 360次閱讀
電器設備過熱的要素及損害

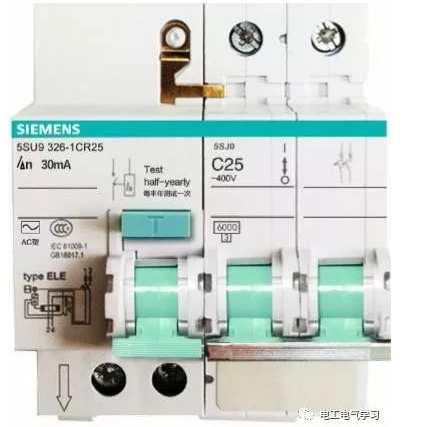

怎樣用排除法檢查家里漏電?

它們的區別也很明顯,如果一合閘就跳,那么就是火線漏電;如果合閘以后,跳閘時間不一定,有時候跳,有時候....
發表于 2020-03-31 10:19? 278次閱讀
怎樣用排除法檢查家里漏電?

通過式功率測量法的原理 測量功率放大器的線性

通過式射頻功率計的典型代表產品是BIRD公司的43型(見圖3),它實際上是一種信號激勵裝置,采用了一....
發表于 2020-03-29 10:42? 204次閱讀
通過式功率測量法的原理 測量功率放大器的線性

為什么工程師的“桌面伴侶”需要一場革命?

工欲善其事必先利其器,工程師需要精準、快速地追蹤和捕獲電子世界的復雜變化,相伴案頭的示波器需要一場從....
發表于 2020-03-27 08:30? 845次閱讀
為什么工程師的“桌面伴侶”需要一場革命?

支持線上資產優化管理,益萊儲官網全新改版上線

益萊儲官網經過精心改版于本周全新上線,這里是整合全球最受信賴測試測量行業品牌的智慧平臺,是測試測量儀....
發表于 2020-03-20 10:31? 77次閱讀
支持線上資產優化管理,益萊儲官網全新改版上線

一度電等于多少瓦_一度電的作用

一度電不等于多少瓦,兩個是不同的單位,一個是功的單位,一個是功率的單位。
發表于 2020-03-19 09:57? 1475次閱讀
一度電等于多少瓦_一度電的作用

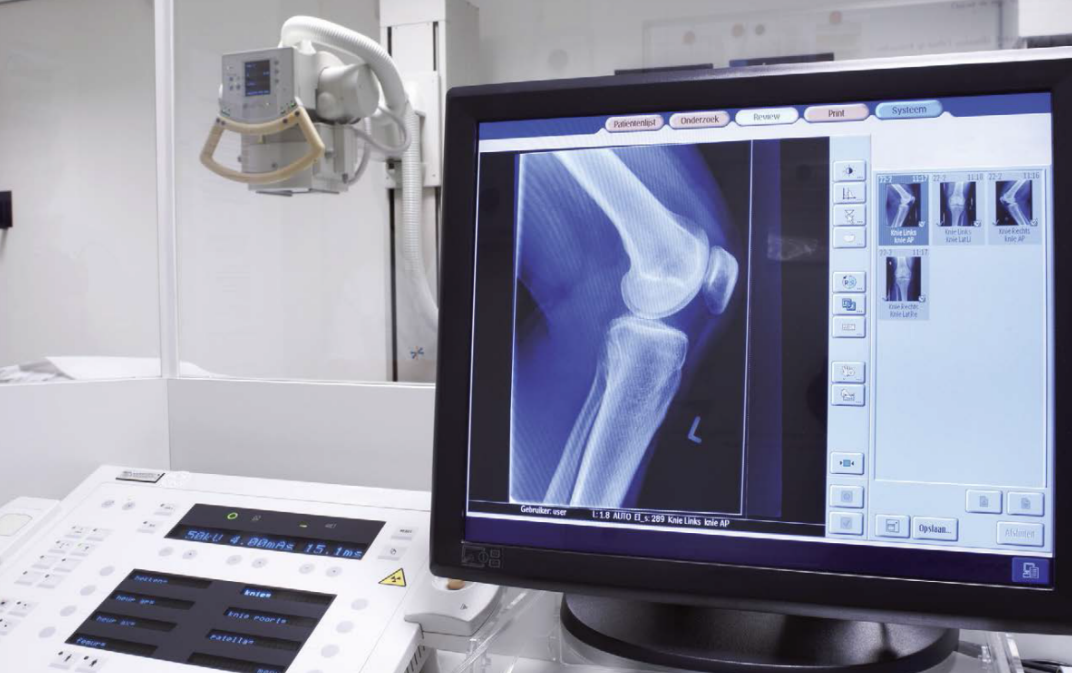

如何測試醫用顯示器亮度?亮度計MAVO-MONI...

隨著計算機技術的發展,醫學數字影像系統(PACS、DR、CR、CT、DSA和MRI等)日漸成熟,正迅....
發表于 2020-03-18 15:01? 149次閱讀
如何測試醫用顯示器亮度?亮度計MAVO-MONI...

VIAVI推出堪稱業界最完整的高速網絡測試解決方...

VIAVI Solutions公司(納斯達克股票代碼:VIAV)近日推出一系列產品和服務,致力于在產....
發表于 2020-03-18 11:03? 97次閱讀
VIAVI推出堪稱業界最完整的高速網絡測試解決方...

日本橫河WT1800數字功率計

日本橫河WT1800數字功率計 日本橫河[YOKOGAWA]WT1800 數字功率計產品特點: 橫河....
發表于 2020-03-13 16:57? 80次閱讀
日本橫河WT1800數字功率計

labview控制功率計不顯示所測結果,Reset之后沒有數據的原因是什么?

labview控制功率計,對其配置可以看到已經成功了,但不顯示所測結果,Reset之后沒有數據的原因是什么?求各位大神幫幫...
發表于 2020-03-09 08:40? 216次閱讀
labview控制功率計不顯示所測結果,Reset之后沒有數據的原因是什么?

家用電器各線路的電壓如何測

所有正規按國家標準出廠的產品都會在電器設備外殼上標注家用電器的額定電壓,使用電壓范圍,如:180~2....
發表于 2020-03-08 11:46? 1174次閱讀
家用電器各線路的電壓如何測

2020年測試測量新風向:5G當仁不讓,功率電子...

5G相關投資的持續強勁以及航空航天、半導體測試測量等領域的不斷增長,都帶動了業績的持續增長。同時,這....
發表于 2020-03-07 10:37? 5100次閱讀
2020年測試測量新風向:5G當仁不讓,功率電子...

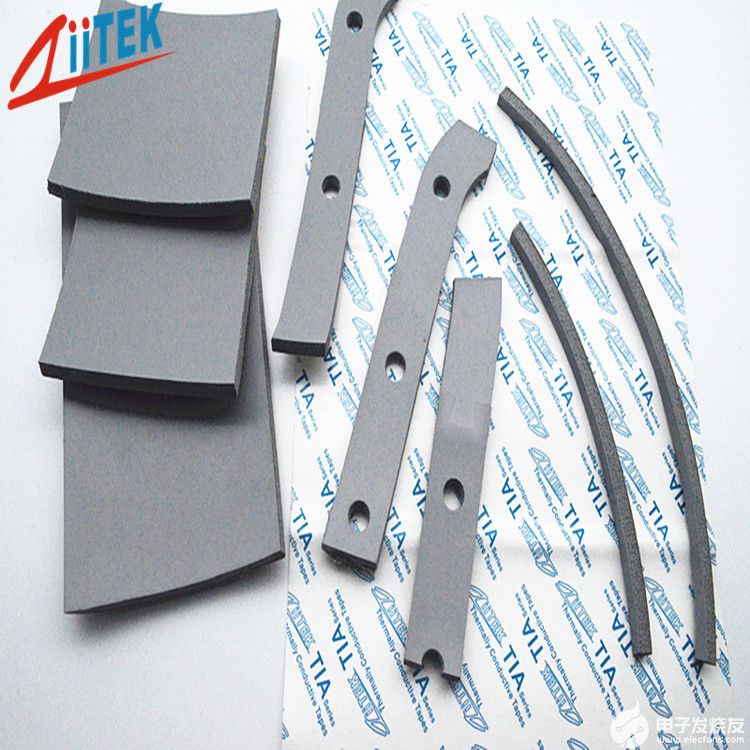

硅膠泡棉密封墊適用于哪些領域上
