LED彩燈PLC編程接線及梯形圖

2020年06月04日 15:25 ? 次閱讀

 一、項目所需設備、工具、材料

  見表1。

藝術彩燈PLC編程接線及梯形圖

  二、訓練內容:

  1、項目描述

  某藝術彩燈造型演示板如圖6所示,圖中A、B、C、D、E、F、G、H為八只彩燈,呈環形分布??刂埔笕缦拢舻狞c亮順序是):

  將啟動開關K1合上,八只燈泡同時亮,即ABCDEFGH同時亮1秒;接著八只燈泡按逆時鐘方向輪流各亮1秒,即A亮1秒→B亮1秒→C亮1秒→D亮1秒→E亮1秒→F亮1秒→G亮1秒→H亮1秒;接下來八只燈泡又同時亮1秒,即ABCDEFGH同時亮1秒;然后八只燈泡按順時鐘方向輪流各亮1秒,即H亮1秒→G亮1秒→F亮1秒→E亮1秒→D亮1秒→C亮1秒→B亮1秒→A亮1秒。然后按此順序重復執行。按下停止開關K1,所有燈滅。

藝術彩燈PLC編程接線及梯形圖
藝術彩燈PLC編程接線及梯形圖

  2、實訓要求

  2.1輸入和輸出點分配

  見表2。

藝術彩燈PLC編程接線及梯形圖

  2.2PLC接線圖

  按圖7接好線。注意COM1、COM2相連接,因為采用相同額定電壓的指示燈。輸入接啟動開關和停止開關。

  2.3程序設計

  圖8中,PLC運行時,程序9~19步中,M11導通,由于程序步50~120中,M11動合觸點閉合,分別控制了Y0~Y7的導通,因而彩燈ABCDEFGH同時點亮,因T0延時1秒鐘,故ABCDEFGH同時點亮1秒鐘。1秒鐘時間到,程序第40步,T0動合觸點閉合,移位指令執行,實現輪流點亮,即ABCDEFGH輪流點亮,因為1秒鐘T0閉合一次,故ABCDEFGH輪流點亮的時間間隔為1秒。程序步20~29中,當M20通時,將M101置位,由M101動合觸點與MI2~M19動合觸點配合,分別輪流點亮H~A,即H、G、F、E、D、C、B、A每隔1秒輪流點亮。程序步30~39中,當M20通時,將M101復位,M101動斷觸點與MI2~M19動合觸點配合,分別串聯點亮A~H,即A、B、C、D、E、F、G、H每隔1秒輪流點亮。任何時候將停止開關K2合上,在第114步,區間復位指令使M12~M19全部復位,所有燈均不亮。

藝術彩燈PLC編程接線及梯形圖

  2.4運行并調試程序

 ?。?)將梯形圖程序輸入到計算機,檢查電源正確無誤。

 ?。?)對程序進行調試運行。

  a.接通PLC電源后,將PLC置RUN狀態,將K1閉合,觀察A、B、C、D、E、F、G、H的亮顯情況。

  b.將K2閉合,觀察A、B、C、D、E、F、G、H的亮顯情況。

 ?。?)調試運行記錄。

下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

運動控制的發展趨勢

主題簡介及亮點:目前,自動化測試行業對具有一定LabVIEW視覺編程能力的技術人員,需求強烈!然而,也有很大一批技術人員
發燒友學院發表于 2019-07-02 00:00? 3421次閱讀
運動控制的發展趨勢

PLC控制系統通過確定輸入/輸出點數選擇PLC型...

確定輸入/輸出點數并選擇PLC型號。 1)輸入信號 位置檢測信號:下限、上限、右限、左限共4個行程開....
發表于 2020-06-04 17:00? 0次閱讀
PLC控制系統通過確定輸入/輸出點數選擇PLC型...

基于紫外線傳感器對UV LED燈強度進行檢測

半導體晶片由兩部分組成,一部分是P型半導體,在它里面空穴占主導地位,另一端是N型半導體,在這邊主要是....
發表于 2020-06-04 16:15? 28次閱讀
基于紫外線傳感器對UV LED燈強度進行檢測

PLC信號地址表有哪幾種形式

該表為NC側向PMC側傳送信號的接口地址表。由8位27字節地址構成(即:P14~8F156,F160....
發表于 2020-06-04 14:51? 15次閱讀
PLC信號地址表有哪幾種形式

氧指數測定儀使用過程中的問題及處理方法

氧指數測定儀使用過程中的常見問題及處理方法 1、設備是否可自動點火? KS-653B智能全自動氧指數....
發表于 2020-06-04 14:46? 4次閱讀
氧指數測定儀使用過程中的問題及處理方法

PLC編程的移植設計法

了解被控設備的工藝過程和機械的動作情況,根據繼電器電路圖分析和掌握控制系統的工作原理。
發表于 2020-06-04 14:42? 11次閱讀
PLC編程的移植設計法

Micro LED是下一代新顯示技術中具備實現可...

  目前在LED顯示屏上市公司里,雷曼光電是唯一一家涵蓋中游和下游的LED顯示屏企業,完整的產業鏈布....
發表于 2020-06-04 14:41? 67次閱讀
Micro LED是下一代新顯示技術中具備實現可...

PLC的SFC編程方法分享

用SFC編制用戶程序時,有時程序需要跳轉或重復,則用OUT指令代替SET指令。
發表于 2020-06-04 14:34? 13次閱讀
PLC的SFC編程方法分享

plc指令格式中各部分的內容

控制條件的數量和意義隨功能指令的不同而變化??刂茥l件存入堆棧寄存器中,其順序是固定不變的。
發表于 2020-06-04 14:25? 12次閱讀
plc指令格式中各部分的內容

水塔的PLC控制原理與特點說明

水塔的作用是通過水泵把地下水抽壓到塔頂的水塔內儲存,以保證供水系統有一定的壓力。
發表于 2020-06-04 14:16? 26次閱讀
水塔的PLC控制原理與特點說明

PLC程序設計常見的編程方法

圖解法是靠畫圖進行PLC程序設計。常見的主要有梯形圖法、邏輯流程圖法、時序流程圖法和步進順控法。
發表于 2020-06-04 12:05? 27次閱讀
PLC程序設計常見的編程方法

PLC梯形圖的經驗設計方法

經驗設計法用設計繼電器電路圖的方法來設計比較簡單的開關量控制系統的梯形圖,即在一些典型電路的基礎上,....
發表于 2020-06-04 12:00? 19次閱讀
PLC梯形圖的經驗設計方法

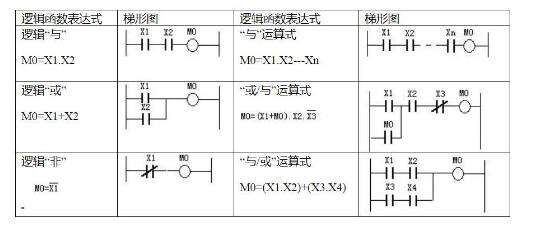

PLC程序設計的邏輯方法和步驟

就是應用邏輯代數以邏輯組合的方法和形式設計程序。邏輯法的理論基礎是邏輯函數,邏輯函數就是邏輯運算與、....
發表于 2020-06-04 11:49? 14次閱讀
PLC程序設計的邏輯方法和步驟

一文詳解PLC順序控制設計法中的步與動作概念

plc順序控制設計法最基本的思想是將系統的一個工作周期的劃分為若干個順序相連的階段,這些階段稱為步(....
發表于 2020-06-04 11:43? 14次閱讀
一文詳解PLC順序控制設計法中的步與動作概念

進行PLC編程的兩種方法分享

經驗法是運用自己的或別人的經驗進行設計。多數是設計前先選擇與自己工藝要求相近的程序,把這些程序看成是....
發表于 2020-06-04 11:38? 24次閱讀
進行PLC編程的兩種方法分享

plc梯形圖的編程規則

盡管梯形圖與繼電器電路圖在結構形式、元件符號及邏輯控制功能等方面相類似,但它們又有許多不同之處,梯形....
發表于 2020-06-04 11:30? 24次閱讀
plc梯形圖的編程規則

能夠影響到EMI/EMC的幾個因素

由于最初的LED電源就是線性電源,但是線性電源在工作時會以發熱的形式損耗大量能量。線性電源的工作方式....
發表于 2020-06-04 11:24? 108次閱讀
能夠影響到EMI/EMC的幾個因素

plc的基本結構及原理

可編程邏輯控制器是集微電子技術、計算機技術、自動控制技術和通信技術于一體的工業控制裝置。
發表于 2020-06-04 11:22? 12次閱讀
plc的基本結構及原理

plc控制系統的歷史趨勢

plc控制系統需要借助觸摸屏或者上位機軟件,來實現歷史趨勢的顯示!
發表于 2020-06-04 11:10? 13次閱讀
plc控制系統的歷史趨勢

自學PLC與自動化的方法

學習plc和自動化一定要多動手多實踐和多接線調試,光光看理論或教程,真正去現場去動手就發現困難從從,....
發表于 2020-06-04 11:02? 21次閱讀
自學PLC與自動化的方法

一文簡述plc的原理

plc的原理還是很簡單的。核心內容就是我們的起保停電路。什么是起保停電路呢?就是常見的兩個點動按鈕。....
發表于 2020-06-04 10:53? 18次閱讀
一文簡述plc的原理

PLC的學習經驗分享

本人畢業時對PLC一竅不通,只知道有這么個東西,好像挺有技術含量的,從最初的按鈕,繼電器都不認識,到....
發表于 2020-06-04 10:45? 9次閱讀
PLC的學習經驗分享

新手怎么學習PLC

在學校中學習了解過PLC,掌握了PLC的基礎,對PLC的指令有一定的了解,但并未實際運用。
發表于 2020-06-04 10:35? 16次閱讀
新手怎么學習PLC

PLC工廠流水線的實現過程示意圖

流水線在工廠生產線上運用非常廣泛。從產品原料到最終產品,工廠中的生產過程都是由各個生產工站實現。工站....
發表于 2020-06-04 10:22? 14次閱讀
PLC工廠流水線的實現過程示意圖

plc順序控制的編程方式有哪些

在plc編程的過程中,常遇到需要順序控制應用場景。選擇一種合理高效的編程方式,可以快速的構建順序控制....
發表于 2020-06-04 10:08? 17次閱讀
plc順序控制的編程方式有哪些

PLC梯形圖如何繪制

梯形圖邏輯控制順序的設計,可以從手工繪制梯形圖開始。在繪制過程中,設計員可以在仔細分析機床工作原理或....
發表于 2020-06-04 09:52? 44次閱讀
PLC梯形圖如何繪制

如何判斷LED透明顯示屏質量的好壞

LED透明顯示屏銷售如火如荼,而LED透明屏的生產廠家從幾年的寥寥無幾到現在的無處不在。
發表于 2020-06-04 09:05? 31次閱讀
如何判斷LED透明顯示屏質量的好壞

LED透明屏的正確使用和保養

LED透明屏,又叫LED冰屏、玻璃幕墻LED顯示屏,是LED顯示屏的一種,因其屏體通透,所以叫透明屏....
發表于 2020-06-04 09:02? 26次閱讀
LED透明屏的正確使用和保養

LED全彩顯示屏引起拖影的原因

LED全彩顯示屏應用常常處于循環播放視頻的狀態,而這種動態顯示在行切換時會給列或者行線上的寄生電容充....
發表于 2020-06-04 08:59? 22次閱讀
LED全彩顯示屏引起拖影的原因

led貼膜屏未來趨勢分析

本文作者:深圳大元 LED貼膜屏,也稱為LED玻璃屏幕,主要用于建筑玻璃幕墻以顯示高清圖像。具有透明度高,超...
發表于 2020-06-03 16:34? 150次閱讀
led貼膜屏未來趨勢分析

led貼膜屏在未來的發展趨勢分析

LED貼膜屏,也稱為LED玻璃屏幕,主要用于建筑玻璃幕墻以顯示高清圖像。具有透明度高,超薄的特點。透....
發表于 2020-06-03 16:34? 57次閱讀
led貼膜屏在未來的發展趨勢分析

LED透明屏市場前景可觀

作為當前LED顯示屏市場的“寵兒”,LED透明屏隨著產業鏈技術不斷成熟和成本的持續下降,伴隨智能、新....
發表于 2020-06-03 16:00? 34次閱讀
LED透明屏市場前景可觀

全球首個Mini LED商用顯示屏技術規范

MiniLED顯示產品已開始應用于超大屏高清顯示,如監控指揮、高清演播、高端影院、辦公顯示、虛擬現實....
發表于 2020-06-03 15:45? 124次閱讀
全球首個Mini LED商用顯示屏技術規范

如何進行專業的LED光電匹配

隨著越來越多的LED照明產品進入普通百姓家庭,大多數LED照明制造商開始轉向雜項。特別是在專業照明領....
發表于 2020-06-03 15:44? 29次閱讀
如何進行專業的LED光電匹配

高壓漏電起痕試驗機5工位的優勢之處

高電壓起痕試驗儀適用于對電工電子產品、家用電器及其材料進行耐電痕化和蝕損的試驗,模擬在工頻(48Hz....
發表于 2020-06-03 11:23? 32次閱讀
高壓漏電起痕試驗機5工位的優勢之處

COB小間距顯示屏是什么,它有什么優點

P2.0以下間距的LED顯示屏我們統稱為小間距LED顯示屏,小間距顯示屏從封裝工藝上分為SMD小間距....
發表于 2020-06-03 11:13? 49次閱讀
COB小間距顯示屏是什么,它有什么優點

對于健身房智能魔鏡,它有何特殊之處

健身房智能魔鏡可以把多種科技運用到傳統的健身運動當中,讓健身房變得更智能和便捷。 健身房智能魔鏡是一....
發表于 2020-06-02 16:47? 36次閱讀
對于健身房智能魔鏡,它有何特殊之處

新益昌研發LED固晶機,實現Mini LED高亮...

2015年前后,LED在顯示領域的潛力被逐漸發掘,新益昌也趁勢推出可以雙結構同步作業的雙頭固晶機。在....
發表于 2020-06-02 16:37? 206次閱讀
新益昌研發LED固晶機,實現Mini LED高亮...

為什么COB燈珠LED車燈沒有光技LED車燈飛利浦ZES亮度高?

為什么COB燈珠LED車燈沒有光技LED車燈飛利浦ZES亮度高?特別是照路? 我剛買了兩套LED車燈,一套是沒...
發表于 2020-06-02 16:26? 26次閱讀
為什么COB燈珠LED車燈沒有光技LED車燈飛利浦ZES亮度高?

LED防水電源保護等級

LED防水電源保護等級簡稱為IP(國際保護)。它是由IEC(國際電工委員會)起草的專有名詞,用于分類....
發表于 2020-06-02 15:52? 47次閱讀
LED防水電源保護等級

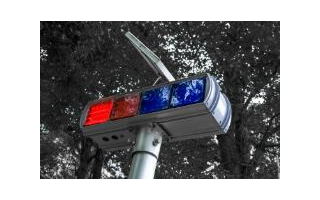

LED交通信號燈有什么優點
