使用碳化硅MOSFET提升工業驅動器的能源效率

2020年06月04日 16:23 ? 次閱讀

作者:意法半導體Carmelo Parisi,Antonino Raciti,Angelo Sciacca

由于電動馬達佔工業大部分的耗電量,工業傳動的能源效率成為一大關鍵挑戰。因此,半導體製造商必須花費大量心神,來強化轉換器階段所使用功率元件之效能。意法半導體(ST)最新的碳化硅金屬氧化物半導體場效電晶體(SiC MOSFET)技術,為電力切換領域立下全新的效能標準。

本文將強調出無論就能源效率、散熱片尺寸或節省成本方面來看,工業傳動不用硅基(Si)絕緣柵雙極電晶體(IGBT)而改用碳化硅MOSFET有哪些優點。

1. 導言

目前工業傳動通常採用一般所熟知的硅基IGBT反相器(inverter),但最近開發的碳化硅MOSFET元件,為這個領域另外開闢出全新的可能性。

意法半導體的碳化硅MOSFET技術,不但每單位面積的導通電阻非常之低,切換效能絕佳,而且跟傳統的硅基續流二極體(FWD)相比,內接二極體關閉時的反向恢復能量仍在可忽略范圍內。

考量到幫浦、風扇和伺服驅動等工業傳動都必須持續運轉,利用碳化硅MOSFET便有可能提升能源效率,并大幅降低能耗。

本文將比較1200 V碳化硅MOSFET和Si IGBT的主要特色,兩者皆採ACEPACK?封裝,請見表1。

使用碳化硅MOSFET提升工業驅動器的能源效率

表1:元件分析

本文將利用意法半導體的PowerStudio軟體,將雙脈波測試的實驗數據和統計測量結果套用在模擬當中。模擬20kW的工業傳動,并評估每個解決方案每年所耗電力,還有冷卻系統的要求。

2. 主要的技術關鍵推手和應用限制

以反相器為基礎的傳動應用,最常見的拓撲就是以6個電源開關連接3個半橋接電橋臂。

每一個半橋接電橋臂,都是以歐姆電感性負載(馬達)上的硬開關換流運作,藉此控制它的速度、位置或電磁轉距。因為電感性負載的關係,每次換流都需要6個反平行二極體執行續流相位。當下旁(lower side)飛輪二極體呈現反向恢復,電流的方向就會和上旁(upper side)開關相同,反之亦然;因此,開啟狀態的換流就會電壓過衝(overshoot),造成額外的功率耗損。這代表在切換時,二極體的反相恢復對功率損失有很大的影響,因此也會影響整體的能源效率。

跟硅基FWD搭配硅基IGBT的作法相比,碳化硅MOSFET因為反向恢復電流和恢復時間的數值都低很多,因此能大幅減少恢復耗損以及對能耗的影響。

圖1和圖2分別為50 A-600 VDC狀況下,碳化硅MOSFET和硅基IGBT在開啟狀態下的換流情形。請看藍色條紋區塊,碳化硅MOSFET的反向恢復電流和反向恢復時間都減少很多。開啟和關閉期間的換流速度加快可減少開關時的電源耗損,但開關換流的速度還是有一些限制,因為可能造成電磁干擾、電壓尖峰和振盪問題惡化。

使用碳化硅MOSFET提升工業驅動器的能源效率

圖1:開啟狀態的碳化硅MOSFET

使用碳化硅MOSFET提升工業驅動器的能源效率

圖2:開啟狀態的硅基IGBT

除此之外,影響工業傳動的重要參數之一,就是反相器輸出的快速換流暫態造成損害的風險。換流時電壓變動的比率(dv/dt)較高,馬達線路較長時確實會增加電壓尖峰,讓共模和微分模式的寄生電流更加嚴重,長久以往可能導致繞組絕緣和馬達軸承故障。因此為了保障可靠度,一般工業傳動的電壓變動率通常在5-10 V/ns。雖然這個條件看似會限制碳化硅MOSFET的實地應用,因為快速換流就是它的主要特色之一,但專為馬達控制所量身訂做的1200 V 硅基IGBT,其實可以在這些限制之下展現交換速度。在任何一個案例當中,無論圖1、圖2、圖3、圖4都顯示,跟硅基IGBT相比,碳化硅MOSFET元件開啟或關閉時都保證能減少能源耗損,即使是在5 V/ns的強制條件下。

使用碳化硅MOSFET提升工業驅動器的能源效率

圖3:關閉狀態的硅基MOSFET

使用碳化硅MOSFET提升工業驅動器的能源效率

圖4:關閉狀態的硅基IGBT

3. 靜態與動態效能

以下將比較兩種技術的靜態和動態特質,設定條件為一般運作,接面溫度TJ = 110 °C。

圖5為兩種元件的輸出靜態電流電壓特性曲線(V-I curves)。兩相比較可看出無論何種狀況下碳化硅MOSFET的優勢都大幅領先,因為它的電壓呈現線性向前下降。

即使碳化硅MOSFET必須要有VGS = 18 V才能達到很高的RDS(ON),但可保證靜態效能遠優于硅基IGBT,能大幅減少導電耗損。

使用碳化硅MOSFET提升工業驅動器的能源效率

圖5:比較動態特質

兩種元件都已經利用雙脈波測試,從動態的角度加以分析。兩者的比較是以應用為基礎,例如600 V匯流排直流電壓,開啟和關閉的dv/dt均設定為5 V/ns。

圖6為實驗期間所測得數據之摘要。跟硅基IGBT相比,在本實驗分析的電流范圍以內,碳化硅MOSFET的開啟和關閉能耗都明顯較低(約減少50%),甚至在5 V/ns的狀況下亦然。

使用碳化硅MOSFET提升工業驅動器的能源效率

圖6:動態特色的比較

4. 電熱模擬

為比較兩種元件在一般工業傳動應用的表現,我們利用意法半導體的PowerStudio軟體進行電熱模擬。模擬設定了這類應用常見的輸入條件,并使用所有與溫度相關的參數來估算整體能源耗損。

用來比較的工業傳動,標稱功率為20 kW,換流速度為5 V/ns(輸入條件如表2所列)。

使用碳化硅MOSFET提升工業驅動器的能源效率

表2:模擬條件

設定4kHz和8 kHz兩種不同切換頻率,以凸顯使用解決方案來增加fsw之功能有哪些好處。

因為考量到隨著時間推移,所有馬達通常要在不同的作業點運轉,所以我們利用一些基本假設來計算傳動的功率損耗。依照定義IE等級成套傳動模組(CDM)的EN 50598-2標準,還有新型IES等級的電氣傳動系統(PDS),我們將兩個作業點套用在模擬中:一是50%扭矩所產生的電流,第二個則為100%,對我們的應用來說這代表輸出電流分別為24和40 Arms。

若以最大負載點而論(100%扭力電流),兩種元件的散熱片熱電阻都選擇維持大約110 °C的接面溫度。

圖7在50%扭力電流和切換頻率4-8 kHz的狀況下,比較了碳化硅MOSFET和硅基IGBT解決方案的功率耗損。

使用碳化硅MOSFET提升工業驅動器的能源效率

圖7:50%扭力電流下每個開關的功率耗損

使用碳化硅MOSFET提升工業驅動器的能源效率

圖8:100%扭力電流下每個開關的功率耗損

圖8則是在100%扭力電流下以同樣方式進行比較。

功率耗損分為開關(傳導和切換)和反平行二極體,以找出主要差別。和硅基IGBT相比,碳化硅MOSFET解決方案很明顯可大幅降低整體功率損耗。有這樣的結果是因為無論靜態和動態狀況下,不分開關或二極體,功率耗損都會減少。

最后,無論是4或8 kHz的切換頻率,兩種負載狀況的功率耗損減少都落在50%范圍以內。

從這些結果可以看出,這樣做就能達成更高的能源效率,減少散熱片的散熱需求,對重量、體積和成本來說也都有好處。

表3總結了整個反相器相關功率耗損的模擬結果(作業點100%),以及為了讓兩種元件接面溫度維持在110 °C所必需的相關散熱片熱電阻條件。

使用碳化硅MOSFET提升工業驅動器的能源效率

表3:模擬結果概況(作業點100%)

在模擬所設定的條件下,當8 kHz時Rth會從硅基IGBT的0.22 °C/W降到碳化硅MOSFET的0.09 °C/W。大幅減少代表散熱片可減容5:1(就強制對流型態的產品而言),對系統體積、重量和成本有明顯好處。在4 kHz的狀況下,Rth會從0.35降到0.17 °C/W,相當于4:1容減。

5. 對能源成本的經濟影響

當工業應用對能源的需求較高且必須密集使用,能源效率就成了關鍵因素之一。

為了將模擬的能源耗損數據結果轉換成能源成本比較概況,必須就年度的負載設定檔和能源成本這些會隨著時間或地點而有所不同的參數,設定一些基本假設。為達到簡化的目的,我們把狀況設定在只含兩種功率位階(負載因素100和50%)的基本負載設定檔。設定檔1和設定檔2的差別,只在于每個功率位準持續的時間長短。為凸顯能源成本的減少,我們將狀況設定為持續運作的工業應用。任務檔案1設定為每年有60%的時間處于負載50%,其他時間(40%)負載100%。任務檔案2也是這樣。

對于每個任務檔案全年能源成本的經濟影響,乃以0.14 €/kWh為能源成本來計算(歐洲統計局數據,以非家庭用戶價格計算)。

從表4可以看出,碳化硅MOSFET每年可省下895.7到1415 kWh的能源。每年可省下的對應成本在125.4到198.1歐元之間,如電壓變動比率限制不那麼嚴格,則可省更多。

表4:碳化硅MOSFET每年為每個任務檔案所省下的能源和成本

6. 結論

本文針對採用1200 V硅基IGBT和碳化硅MOSFET之工業傳動用反相器,進行了效能基準測試。內容還特別探討馬達繞線和軸承保護所導致在電壓變動比率方面的技術限制,接著在20 kW工業傳動條件下,針對上述技術與限制進行比較。結果顯示,使用碳化硅MOSFET取代硅基IGBT可大幅增加電力能源效率,即使換流速度限制在5 V/ns。比較成本后也發現,在特定的假設條件下,這種做法可減少一般工業傳動應用的能源費用支出。

下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

BLDC驅動板如何合理布局(第一期)

主題簡介及亮點:電機控制軟硬件工程師從級別上一般分為工程師、高級工程師、專家及科學家。每個崗位對個人的要求和技能是不一樣
發燒友學院發表于 2019-06-19 00:00? 3634次閱讀
BLDC驅動板如何合理布局(第一期)

MOSFET驅動電路與EMI的資料介紹

功率MOSFET通常由PWM或其它模式的控制器IC內部的驅動源來驅動,為了提高關斷的速度,實現快速的....
發表于 2020-06-07 12:01? 521次閱讀
MOSFET驅動電路與EMI的資料介紹

新形式功率MOSFET晶體管研發,能夠處理超過8...

6月3日消息,美國布法羅大學科研團隊開發了一種新形式的功率MOSFET晶體管,這種晶體管可以用最小的....
發表于 2020-06-04 14:26? 259次閱讀
新形式功率MOSFET晶體管研發,能夠處理超過8...

Diodes推出新一代首款獨立 MOSFET

PowerDI? 3333-8 D 型封裝的 3D 結構有助增加整體功率效率,且高電壓與額定電流大幅....
發表于 2020-06-03 11:33? 303次閱讀
Diodes推出新一代首款獨立 MOSFET

應用手冊 | 650V CoolMOS? CFD...

為滿足電動汽車市場的需求,英飛凌推出了全新的650V CoolMOS? SJ功率 MOSFET CF....
發表于 2020-05-31 09:15? 238次閱讀
應用手冊 | 650V CoolMOS? CFD...

AOS AON7544 N溝道MOSFET

AON7544 N溝道MOSFET采用最新的Trench Power AlphaMOS(αMOSLV)技術,具有極低的RDS(on)...
發表于 2020-05-29 08:39? 151次閱讀
AOS AON7544 N溝道MOSFET

寬禁帶器件和仿真環境介紹

寬禁帶材料實現了較當前硅基技術的飛躍。 它們的大帶隙導致較高的介電擊穿,從而降低了導通電阻(RSP)....
發表于 2020-05-28 09:58? 111次閱讀
寬禁帶器件和仿真環境介紹

氮化鎵晶體管有什么樣的應用

什么是氮化鎵晶體管?它有什么作用?硅功率MOSFET還沒有跟上電力電子行業的發展變化,在這個行業中,....
發表于 2020-05-24 11:30? 815次閱讀
氮化鎵晶體管有什么樣的應用

MOSFET教程

MOSFET教程
發表于 2020-05-24 09:22? 193次閱讀
MOSFET教程

用于運動電機控制的MOSFET的功率驅動器

自動復位10基于斷路器的MIC5013 MOSFET預驅動器...
發表于 2020-05-22 15:11? 173次閱讀
用于運動電機控制的MOSFET的功率驅動器

基于MIC5013 MOSFET預驅動器的基本斷路器/開關配置

基于MIC5013 MOSFET預驅動器的基本斷路器/開關配置...
發表于 2020-05-22 15:11? 1485次閱讀
基于MIC5013 MOSFET預驅動器的基本斷路器/開關配置

【羅姆SiC-MOSFET 試用體驗連載】+單管測試

       首先萬分感謝羅姆及電子發燒友論壇給予此次羅姆SiC Mosfet試用機會。    &...
發表于 2020-05-21 15:24? 1219次閱讀
【羅姆SiC-MOSFET 試用體驗連載】+單管測試

【羅姆SiC-MOSFET 試用體驗連載】 羅姆SIC MOSFET 開發板及元件簡單測試

拿到板子很HI 先打印了DATESHEET 后面的進度就被近來的工作耽誤了 只能在家里縫里插針半夜一點一點摸索...
發表于 2020-05-21 09:55? 838次閱讀
【羅姆SiC-MOSFET 試用體驗連載】 羅姆SIC MOSFET 開發板及元件簡單測試

STEVAL-ISA050V1 STEVAL-I...

部為0.8V±1%的電壓基準 2.7 V至5.5 V輸入電壓范圍 快速響應,恒定頻率,電流模式控制 三個獨立,可調節, SMPS對于DDR2 / 3(VDDQ)和芯片組供應 S3-S5狀態兼容DDR2 / 3部分 有源軟端所有輸出 為VDDQ可選跟蹤放電 獨立的電源良好信號 脈沖在輕負載跳過 可編程電流限制和軟啟動所有輸出 鎖存OVP,UVP保護 熱保護 參考和終止電壓(VTTREF和VTT )±2的.apk LDO為DDR2 / 3端點(VTT)與折返 遠程VTT輸出感測 在S3高阻VTT輸出 ±15 mA低噪聲DDR2 / 3緩沖基準(VTTREF) 在STEVAL-ISA050V1演示板是基于PM6641,這是一個單片電壓調節器模塊,具有內部功率MOSFET,專門設計來提供DDR2 /在超移動PC和房地產便攜式系統3內存和芯片組。它集成了三個獨立的,可調節的,恒定頻率的降壓轉換器,一個±2的.apk低壓降(LDO)線性調節器和±15 mA低噪聲緩沖基準。每個調節器提供基本電壓下(UV)和過電壓(OV)的保護,可編程軟啟動和電流限制,有源軟端的和跳脈沖在輕負載。...
發表于 2020-05-21 05:05? 16次閱讀
STEVAL-ISA050V1 STEVAL-I...

AEK-MOT-SM81M1 AEK-MOT-S...

用于汽車應用L99SM81V可編程步進電機驅動器板的功能: 具有微步進和保持功能 BEMF監測失速檢測 經由SPI可編程配置 5V內部線性電壓調節器(輸出上板連接器可用) 板反向電池保護用STD95N4F3 MOSFET,其可以具有兩個被取代可選地安裝二極管和一個跨接 輸入工作電壓范圍從6 V至28 V 輸出電流至1.35A 板尺寸:65毫米長×81毫米寬×11毫米最大元件高度 WEEE和RoHS標準 所有ST組分是合格汽車級 的AutoDevKit部分?主動 應用:汽車雙極步進電動機 在AEK-MOT-SM81M1評估板設計用于驅動在微步進模式中的雙極步進電機,與COI升電壓監測失速檢測。...
發表于 2020-05-20 18:05? 28次閱讀
AEK-MOT-SM81M1 AEK-MOT-S...

ST-MOSFET-FINDER ST-MOSF...

或產品號的產品搜索能力 技術數據表下載和離線咨詢 訪問主要產品規格(主要電氣參數,產品一般說明,主要特點和市場地位) 對產品和數據表 能夠通過社交媒體或通過電子郵件共享技術文檔 適用于Android收藏節?和iOS?應用商店 ST-MOSFET-Finder是可用于Android?和iOS?的應用程序,它可以讓你探索的ST功率MOSFET產品組合使用便攜設備。您可以輕松地定義設備最適合使用參數搜索引擎應用程序。您還可以找到你的產品由于采用了高效的零件號的搜索引擎。...
發表于 2020-05-20 17:05? 39次閱讀
ST-MOSFET-FINDER ST-MOSF...

STEVAL-POE006V1 STEVAL-P...

805的PoE-PD接口的 特點: 系統在封裝中集成一個雙活性橋,熱插拔MOSFET和PoE的PD 支持傳統高功率,4對應用 100伏與0.2Ω總路徑電阻N溝道MOSFET,以每個有源橋 標識哪些種PSE(標準或傳統)它被連接到,并提供成功的符合IEEE 802.3af / AT / BT分類指示為T0,T1和T2信號的組合(漏極開路) 通過STBY,仿和RAUX控制信號智能操作模式選擇的PM8804 PWM控制器的 QFN 56 8x8mm封裝43個管腳和6個露出墊 特點: PWM峰值電流模式控制器 輸入操作電壓高達75伏 內部高電壓啟動調節器與20毫安能力 可編程固定頻率高達1MHz 可設置的時間 軟關閉(任選地禁用) 雙1A PK ,低側互補柵極驅動器 GATE2可以被關閉以降低功耗 80 %的最大占空比與內部斜率補償 QFN 16 3x3mm的封裝,帶有裸墊 此參考設計表示3.3 V,20 A轉換器解決方案非常適合各種應用,包括無線接入點,具有的PoE-PD接口和一個DC-DC有源鉗位正激變換器提供。...
發表于 2020-05-20 12:05? 24次閱讀
STEVAL-POE006V1 STEVAL-P...

STEVAL-ISA165V1 用于與STP12...

LLC諧振變換器的同步整流器,具有自適應的導通和關斷 V CC 范圍:4.5 V至32 V 最大頻率:500kHz的 對于N溝道MOSFET雙柵驅動器(STRD級驅動程序) SR MOSFET類型:STP120N4F6(40 N - 4.3MΩ)TO -220 符合RoHS 在STEVAL-ISA165V1是產品評估電路板,旨在演示SRK2001同步整流控制器的性能。所述SRK2001器具的控制方案特異于在使用的變壓器與繞組的全波整流中間抽頭次級LLC諧振轉換器的次級側同步整流。它提供了兩個高電流柵極驅動輸出(用于驅動N溝道功率MOSFET)。每個柵極驅動器被單獨地控制和聯鎖邏輯電路防止兩個同步整流器(SR)MOSFET同時導通。裝置的操作是基于兩者的導通和關斷的同步整流MOSFET的自適應算法。在快速的負載轉變或上述諧振操作期間,另外的關斷機構設置的基礎上,比較器ZCD_OFF觸發非??斓腗OSFET關斷柵極驅動電路。該板包括兩個SR的MOSFET(在一個TO-220封裝),并且可以在一個現有的轉換器,作為整流二極管的替代很容易地實現。...
發表于 2020-05-20 12:05? 35次閱讀
STEVAL-ISA165V1 用于與STP12...

STEVAL-IPMM15B STEVAL-IP...

電壓:125 - 400 VDC 額定功率:高達1500W的 允許的最大功率是關系到應用條件和冷卻系統 額定電流:最多6 A 均方根 輸入輔助電壓:高達20 V DC 單或用于電流檢測的三分流電阻(與感測網絡) 電流檢測兩個選項:專用的運算放大器或通過MCU 過電流保護硬件 IPM的溫度監測和保護 在STEVAL-IPMM15B是配備有SLLIMM(小低損耗智能模制模塊)第二串聯模塊的小型電動機驅動電源板第二系列n溝道超結的MDmesh?DM2快速恢復二極管(STIB1560DM2T-L)。它提供了一種用于驅動高功率電機,用于寬范圍的應用,如白色家電,空調機,壓縮機,電動風扇,高端電動工具,并且通常為電機驅動器3相逆變器的負擔得起的,易于使用的解決方案。...
發表于 2020-05-20 10:05? 26次閱讀
STEVAL-IPMM15B STEVAL-IP...

面向汽車ECU的MOSFET柵極驅動器開關TPD...

東芝電子元件及存儲裝置株式會社(“東芝”)今日宣布,推出柵驅動器開關IPD“TPD7107F”。該產....
發表于 2020-05-16 11:21? 1175次閱讀
面向汽車ECU的MOSFET柵極驅動器開關TPD...

關于MOSFET接地端電壓抬升的問題?。?!

此圖紅框中的電路起到什么作用
發表于 2020-05-14 14:00? 416次閱讀
關于MOSFET接地端電壓抬升的問題?。?!

采用D2PAK 7pin+封裝的StrongIR...

全新D2PAK 7pin+封裝使得本已種類豐富的StrongIRFET?封裝陣容更加壯大。這能帶來更....
發表于 2020-05-14 09:03? 140次閱讀
采用D2PAK 7pin+封裝的StrongIR...

碳化硅為汽車的車載充電器提供幫助

橫跨多重電子應用領域的全球領先的半導體供應商意法半導體被雷諾 - 日產 - 三菱聯盟指定為高能效碳化....
發表于 2020-05-13 14:13? 137次閱讀
碳化硅為汽車的車載充電器提供幫助

意法半導體推出超實惠的6引腳封裝同步整流控制器

SRK1000A和SRK1000B兩款產品都能用于各種反激式控制器,包括高達300kHz固定頻率的準....
發表于 2020-05-13 11:16? 165次閱讀
意法半導體推出超實惠的6引腳封裝同步整流控制器

【羅姆SiC-MOSFET 試用體驗連載】開箱測試

上周收到了羅姆的評估板,初步分析看了下需要做的技術準備工作較多,同時也需要自己設計方案,需要的時間較多。所以先...
發表于 2020-05-11 23:07? 1279次閱讀
【羅姆SiC-MOSFET 試用體驗連載】開箱測試

意法半導體推L99UDL01中控鎖整體解決方案,...

2020年5月11日——意法半導體L99UDL01通用型車門鎖IC集成6個MOSFET半橋輸出和兩個....
發表于 2020-05-11 17:35? 385次閱讀
意法半導體推L99UDL01中控鎖整體解決方案,...

全新650 V CoolMOS? CFD7A系列...

憑借在汽車領域的多年從業經驗,英飛凌將遠超AEC Q101標準的最高品質與出色的技術知識相結合,推出....
發表于 2020-05-09 09:05? 250次閱讀
全新650 V CoolMOS? CFD7A系列...

內置功率MOSFET的單片降壓型開關模式轉換器

   OC5862歐創芯  0.8A,60V 降壓型轉換器Q Q 289 271 5427   OC5862 是一...
發表于 2020-05-08 21:47? 358次閱讀
內置功率MOSFET的單片降壓型開關模式轉換器

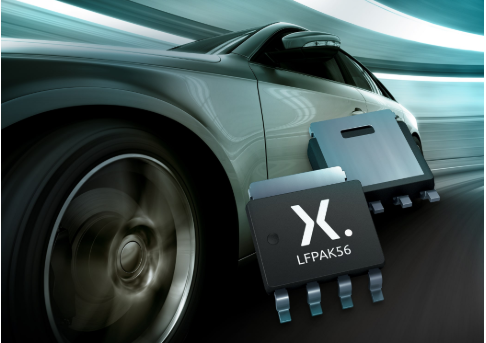

Nexperia發布P溝道MOSFET,采用節省...

LFPAK封裝采用銅夾片結構,由Nexperia率先應用,已在汽車等要求嚴格的應用領域中使用近20年....
發表于 2020-05-08 09:02? 279次閱讀
Nexperia發布P溝道MOSFET,采用節省...

疫情之后,功率半導體加速國產替代!

功率半導體在經歷了2017年的行業高點之后,整體營收開始逐漸下滑,在2019年第一季度增速進入最低點....
發表于 2020-05-07 09:33? 3256次閱讀
疫情之后,功率半導體加速國產替代!

如何才能為您的電源選擇正確的工作頻率

隨著現在對更高效、更低成本電源解決方案需求的強調,我們創建了該專欄,就各種電源管理課題提出一些對您有....
發表于 2020-05-05 18:03? 751次閱讀
如何才能為您的電源選擇正確的工作頻率

為何一個小改變就可以讓電源的整體系統效率提升至9...

任何電子產品都離不開電源,隨著各個國家和地區能源標準的提升和用戶環保意識的增強,對電源效率的要求越來....
發表于 2020-05-02 09:32? 8214次閱讀
為何一個小改變就可以讓電源的整體系統效率提升至9...

Truesemi 650V N-Channel 功率MOSFET

該功率MOSFET使用Truesemi的先進平面條紋DMOS技術生產。 這項先進技術經過特別設計,可最大程度地降低導...
發表于 2020-04-30 15:13? 110次閱讀
Truesemi 650V N-Channel 功率MOSFET

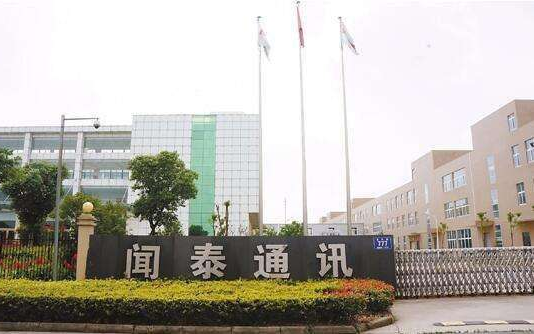

聞泰科技擬加大投資安世中國引入高功率MOSFET...

4月26日晚間,發布公告,擬募集配套資金最高不超過58億元,用于安世中國先進封測平臺及工藝升級項目、....
發表于 2020-04-27 10:01? 2181次閱讀
聞泰科技擬加大投資安世中國引入高功率MOSFET...

基于UC3879芯片和MOSFET器件實現全橋移...

電焊機是工業牛產和加工領域不可或缺的設備,其中逆變焊機由于具有體積小、重量輕、控制性能好、動態響應快....
發表于 2020-04-26 09:43? 444次閱讀
基于UC3879芯片和MOSFET器件實現全橋移...

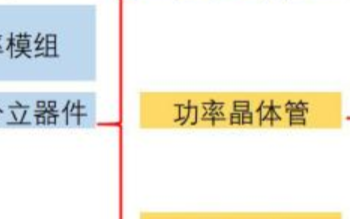

【硬見小百科】看完這篇,請不要再說不懂MOSFE...

01 認識功率器件 1.1 功率半導體器件在工業 、消費 、軍事等領域都有著廣泛應用 ,具有很高的戰....
發表于 2020-04-26 08:59? 1623次閱讀
【硬見小百科】看完這篇,請不要再說不懂MOSFE...

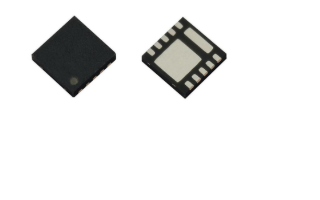

Nexperia推出的超微型MOSFET占位面積...

PMH系列MOSFET采用了DFN0606封裝,占位面積僅為0.62 x 0.62 mm,與前一代D....
發表于 2020-04-23 11:05? 261次閱讀
Nexperia推出的超微型MOSFET占位面積...

東微半導體超級硅MOSFET系列產品,可取代了氮...

東微半導體的GreenMOS系列產品是國內最早量產并進入工業級應用的高壓超級結產品系列,在國產品牌中....
發表于 2020-04-22 17:09? 964次閱讀
東微半導體超級硅MOSFET系列產品,可取代了氮...

MOSFET企業尚陽通科技電動工具表現優異

仔細分析國內對MOSFET有高需求的行業,電動工具占據了重要一席。國內電動工具行業在承接國際分工轉移....
發表于 2020-04-21 14:41? 563次閱讀
MOSFET企業尚陽通科技電動工具表現優異

適合于高功率放大器系統的單元拓撲和數字控制原理研...

功率放大器在音頻功放、發射系統、伺服系統、聲納探測、振動測試等很多領域都得到廣泛的應用。傳統的功率放....
發表于 2020-04-19 18:33? 206次閱讀
適合于高功率放大器系統的單元拓撲和數字控制原理研...

年產11萬的國宏中能碳化硅襯底片項目將完成設備安...

據大眾網報道,山東國宏中能年產11萬片碳化硅襯底片項目將于7月底完成一期建筑工程,9月份完成設備安裝....
發表于 2020-04-17 16:21? 346次閱讀
年產11萬的國宏中能碳化硅襯底片項目將完成設備安...

華為入場推進IGBT發展,國內IGBT發展現狀如...

根據 IC Insights 的預測,未來半導體功率器件中,MOSFET 與 IGBT 器件將是最強....
發表于 2020-04-15 16:03? 1046次閱讀
華為入場推進IGBT發展,國內IGBT發展現狀如...

露笑科技募資不超過10億元用于多個碳化硅項目 將...

4月12日,露笑科技股份有限公司(以下簡稱“露笑科技”)發布2020年度非公開發行股票預案。
發表于 2020-04-13 10:36? 532次閱讀
露笑科技募資不超過10億元用于多個碳化硅項目 將...

深圳基本半導體碳化硅結勢壘肖特基二極管專利

深圳基本半導體的該項專利技術可以使得器件芯片區的面積利用率更高,獲得更大的面積因子,從而提高器件的正....
發表于 2020-04-10 16:03? 579次閱讀
深圳基本半導體碳化硅結勢壘肖特基二極管專利

功率開關MOSFET的柵極驅動相關的損耗

損耗是MOSFET的Qg乘以驅動器電壓和開關頻率的值。Qg請參考所使用的MOSFET的技術規格書。驅....
發表于 2020-04-05 11:52? 247次閱讀
功率開關MOSFET的柵極驅動相關的損耗

電源IC的Vcc電壓如何理解

為了產生適合Vcc的DC電壓,采取在變壓器的初級繞組和次級繞組外再加上第三繞組(輔助繞組),降壓并整....
發表于 2020-04-05 10:55? 533次閱讀
電源IC的Vcc電壓如何理解

電源IC主要部件的選型:MOSFET Q1

MOSFET的選型需要考慮最大漏極-源極間電壓、峰值電流、導通電阻Ron的損耗、封裝的最大容許損耗等....
發表于 2020-04-05 10:54? 240次閱讀
電源IC主要部件的選型:MOSFET Q1

電源IC用來降壓及穩定控制的各種引腳部件

FB(反饋信號輸入)引腳通過光電耦合器來監測二次側輸出電壓,從而實現穩定控制。ZT(過零電流檢測)引....
發表于 2020-04-05 10:45? 232次閱讀
電源IC用來降壓及穩定控制的各種引腳部件

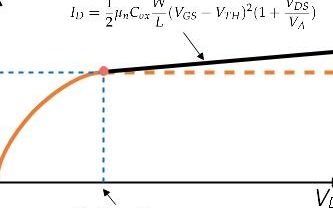

MOSFET的結構和電學特性小結

MOSFET是對稱的,只有柵極是確定的,哪一端是源級,哪一端是漏極只有加載了電壓才能確定。對于NMO....
發表于 2020-04-04 15:10? 153次閱讀
MOSFET的結構和電學特性小結

2024年SiC的市場規模將達19.3億美元,英...

根據2019年Yole發布的SiC市場報告,2018年SiC的市場規模約為4.2億美元,該機構預計S....
發表于 2020-04-03 18:26? 4521次閱讀
2024年SiC的市場規模將達19.3億美元,英...

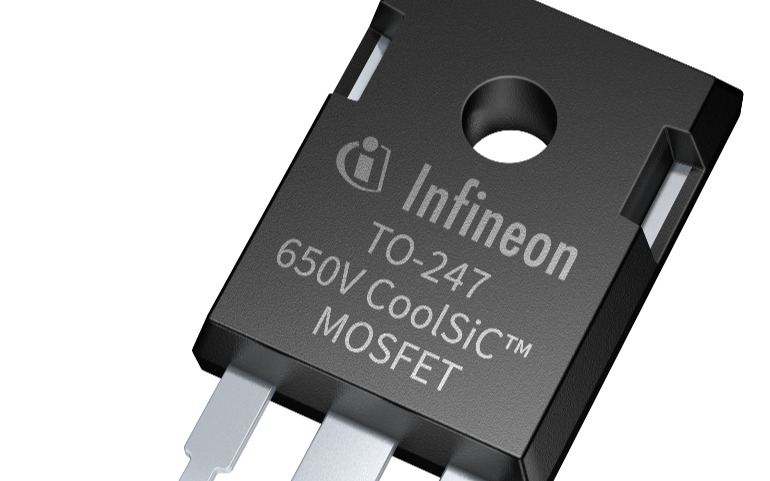

科銳推出650V碳化硅MOSFET產品組合,為應...
