技術干貨實踐:如何在樹莓派模擬運行陀螺儀掃地機

智能物聯研習社 ? 2020-06-02 17:48 ? 次閱讀

本篇文章主要講述如何在樹莓派上模擬運行一個陀螺儀掃地機的設備并連接涂鴉云。

步驟

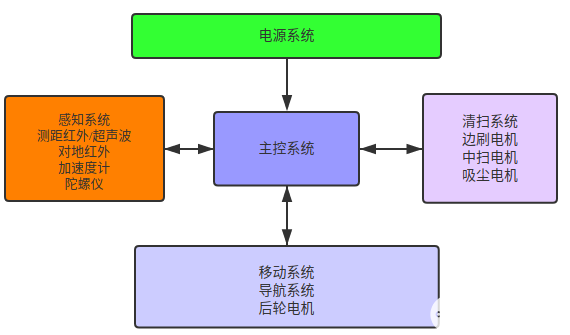

第 1 步:陀螺儀掃地機原理簡述



第 2 步:涂鴉陀螺儀掃地機傳輸協議

// 涂鴉陀螺儀地圖傳輸協議
typedef struct
{
? ? uint8_t? ?x;
? ? uint8_t? ?y;
? ? uint8_t? ?type;
} ST_POT;
/* 坐標點類型 */
enum enum_point_type
{
? ? point_type_current? ?? ?? ?? ???= 0x00, // 當前點
? ? point_type_barrier,? ?? ?? ?? ?? ?? ?? ?// 障礙點
? ? point_type_cleaned,? ?? ?? ?? ?? ?? ?? ?// 已清掃點
? ? point_type_charge,? ?? ?? ?? ?? ?? ?? ? // 充電樁
};


第 3 步:涂鴉陀螺儀掃地機公版面板

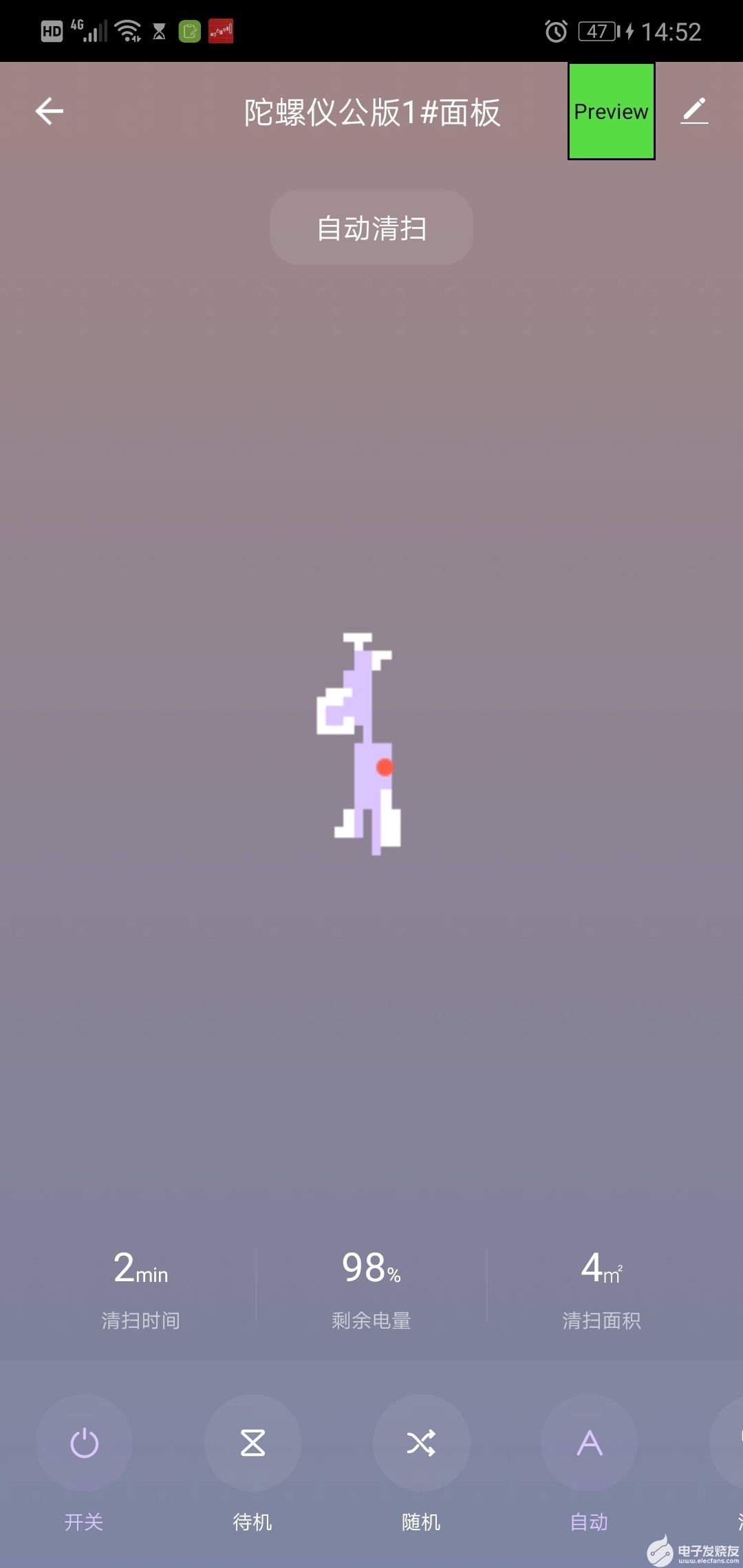

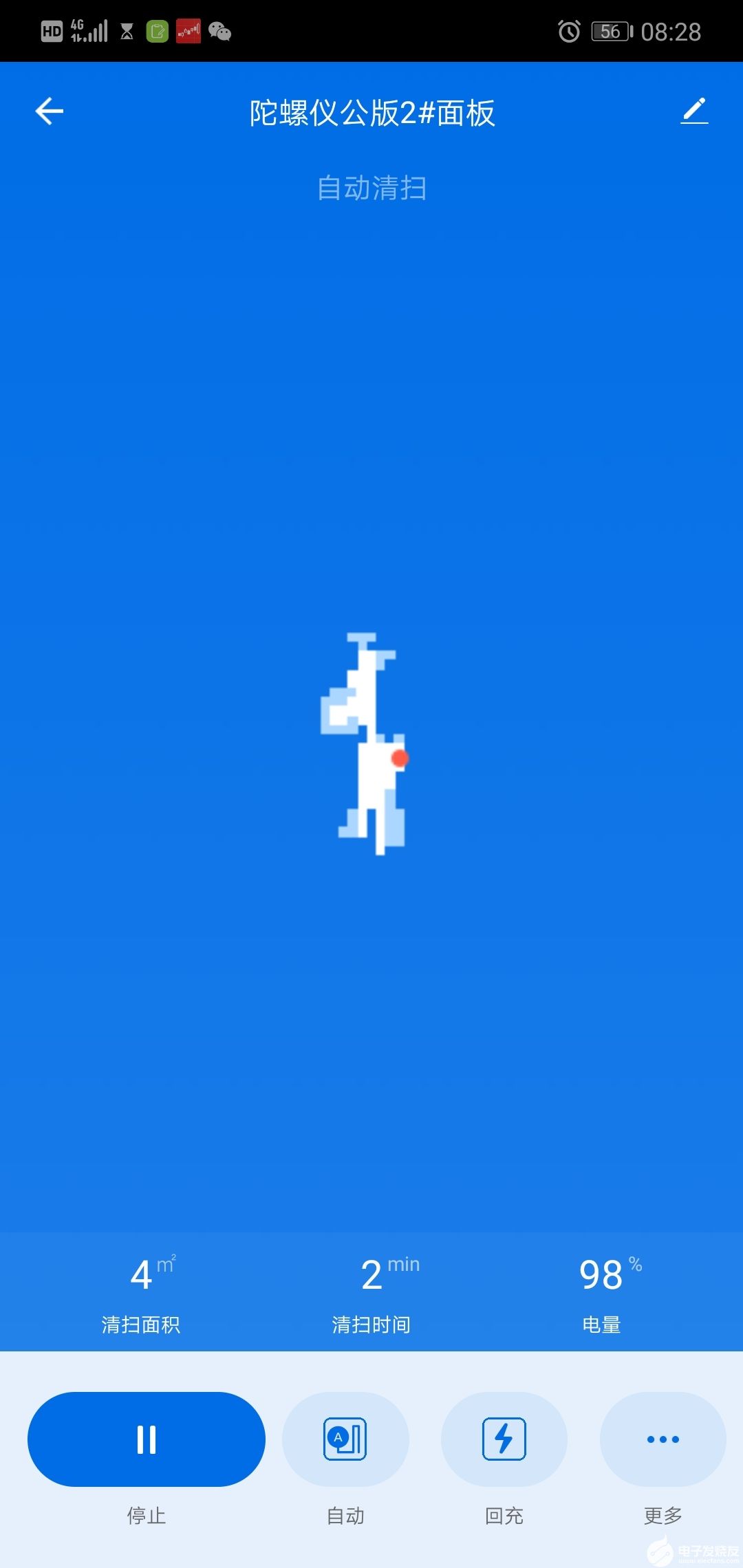

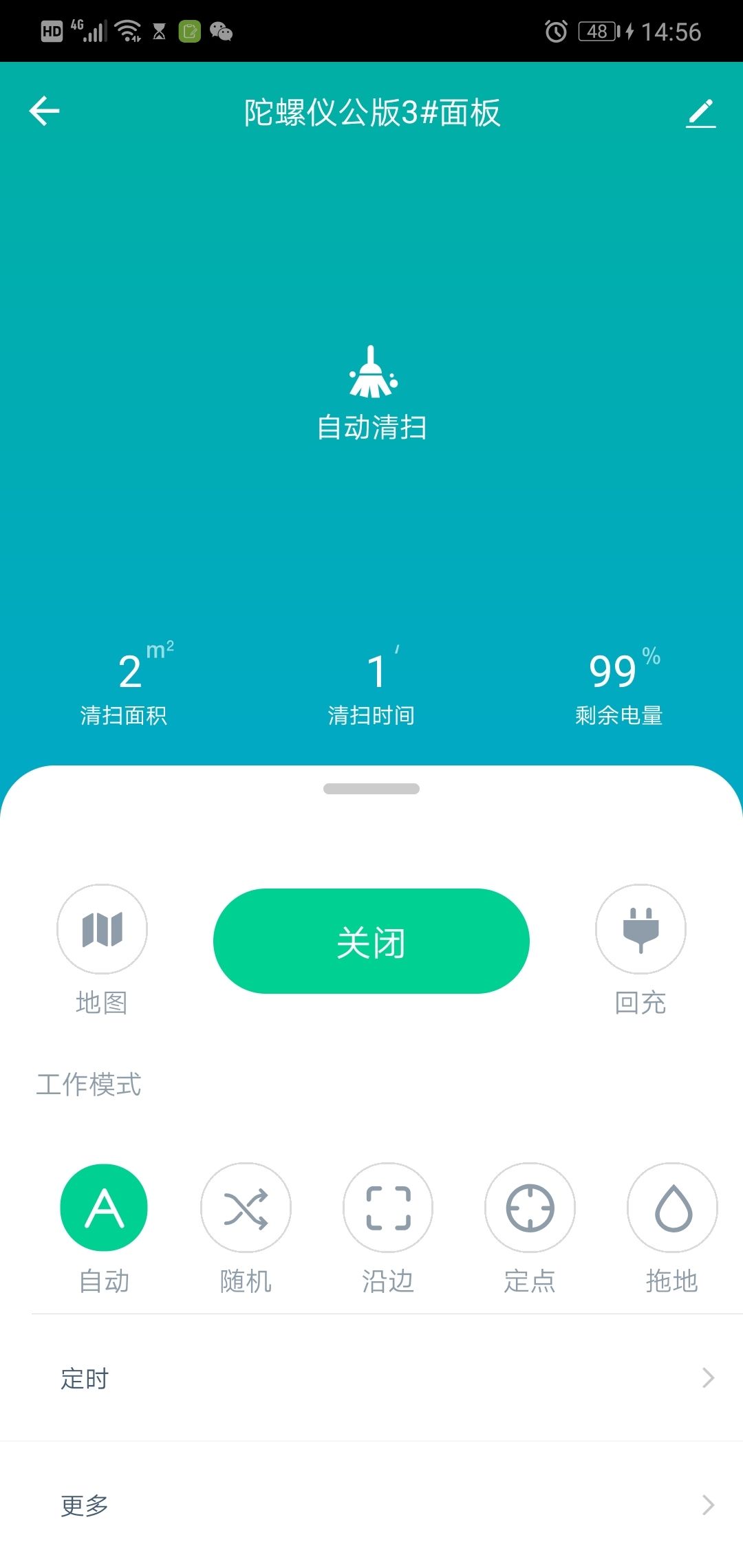

如下,從左到右邊依次是 1號面板 2號面板 3號面板





2號 3號面板沒有用到電源開關power功能點,創建產品時請刪除

第 4 步:開發準備

產品創建

注冊涂鴉開發者賬號,并完成認證

開發平臺鏈接:iot.tuya.com/?_source=50ad109033ec33aa9c41c459dd6e0a4e

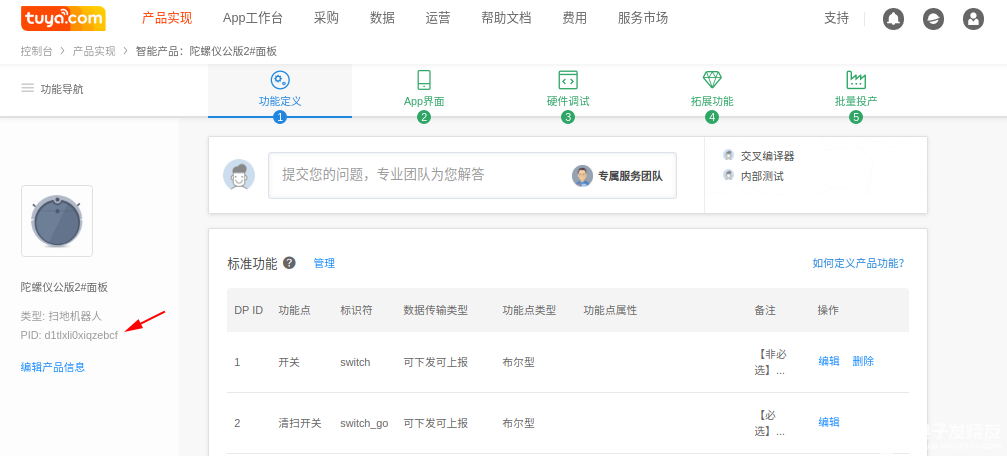

創建掃地機產品,如下箭頭所指為PID,為代碼中的PRODUCT_KEY宏


硬件準備

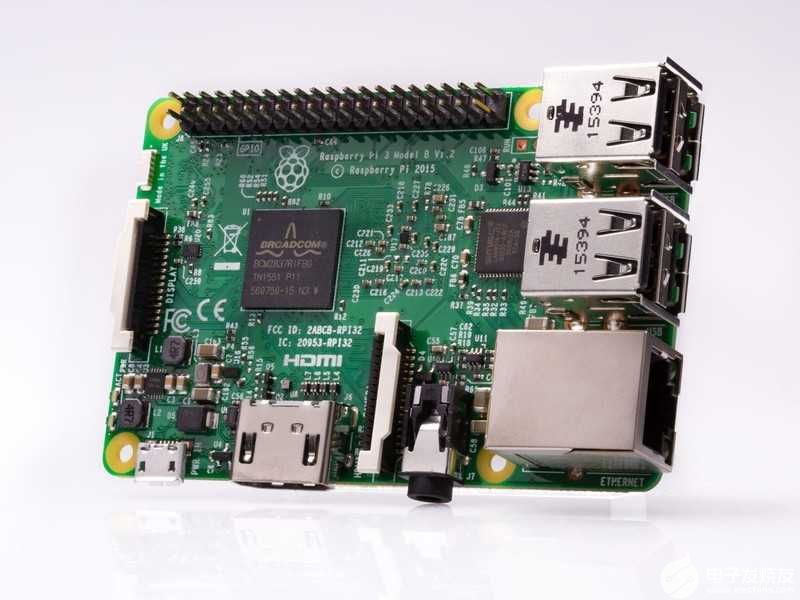

樹莓派采用 Raspberry Pi 3 Model B



硬件配置
?

  • Quad Core 1.2GHz Broadcom BCM2837 64bit CPU

  • 1GB RAM

  • BCM43438 wireless LAN,開發配網,連接到涂鴉云

  • Bluetooth Low Energy (BLE) on board

  • 100 Base Ethernet,用于ssh登錄開發板調試用

  • 其他資源



調試方法
為方便,直接在ubuntu虛擬機的Terminal通過ssh登錄到樹莓派開發板上調試。
操作方法:樹莓派網口和路由器的lan口相連,登錄路由器獲取樹莓派ip地址,我這里為192.168.56.107;ubuntu虛擬機網絡設置為橋接模式,PC主機和樹莓派連接到同一路由器下

[email protected]:~$ ssh?[email protected]
[email protected]'s password:
Last login: Thu Oct 24 18:47:17 2019 from 192.168.56.100
[email protected]:~#

確認無線網卡支持的配網模式
?

  • 小貼士:無線網

  • iw list命令可以查看linux系統設備下無線網卡詳細信息



[email protected]:~# iw list
Wiphy phy0
? ? Supported interface modes:??無線網卡支持的工作模式
? ?? ???* IBSS
? ?? ???* managed? ?? ? station客戶端模式
? ?? ???* AP? ?? ?? ?? ?無線接入點模式,這里可用于開發tuyasdk的ap配網
? ?? ???* P2P-client
? ?? ???* P2P-GO
? ?? ???* P2P-device
? ? ......省略其他信息

如上配置,這個網卡不支持sniffer模式,無法開發SmartConfig配網模式

第 5 步:基本實現思路
?

  • 這里不是一個真實的掃地機,從涂鴉云導出真實掃地機設備行走產生的地圖坐標數據保存到磁盤文件

  • 代碼里新增一個線程負責從文件定時讀取數據上報涂鴉云,以在APP上展現機器行走的效果,如下






第 6 步:軟件開發說明

陀螺儀掃地機為wifi單品開發,參考TUYA_IOT_SDK說明
工具鏈獲取,這里推薦一個第三方資源,涂鴉不提供芯片工具鏈。
demo源碼獲取
demo功能說明
支持AP配網模式
支持涂鴉陀螺儀三種陀螺儀面板
支持設備OTA
編譯時可選是運行在ubuntu設備上還是樹莓派

第 7 步:關鍵代碼說明

代碼位置:src/gyro_wifi_dev/tuya_iot_wifi_net.c
設置網卡工作模式

// 設置當前WIFI工作模式
OPERATE_RET hwl_wf_wk_mode_set(IN CONST WF_WK_MD_E mode)
{
#if defined(USE_RASPI)
? ?switch (mode){
? ?? ? case WWM_STATION:{
? ?? ?? ???sys_shell("ifconfig %s down", WLAN_DEV);
? ?? ?? ???sys_shell("iwconfig %s mode Managed", WLAN_DEV);
? ?? ?? ???sys_shell("ifconfig %s up", WLAN_DEV);
? ?? ? }break;
? ?? ? case WWM_SOFTAP:{
? ?? ?? ???// handle in hwl_wf_ap_start()
? ?? ?? ???break;
? ?? ? }
? ?? ? case WWM_STATIONAP:break;
? ?? ? default:break;
? ?}
#endif
? ? return OPRT_OK;
}

開啟無線網卡熱點

// AP配網模式下開啟熱點
OPERATE_RET hwl_wf_ap_start(IN CONST WF_AP_CFG_IF_S *cfg)
{
? ? PR_DEBUG("Start AP SSID:%s", cfg->ssid);
#if defined(USE_RASPI)
? ? sys_shell("ifconfig "WLAN_DEV" "DEFAULT_IP_ADDR);
? ? sys_shell("iwconfig %s mode Managed", WLAN_DEV);
? ?
? ? kill_process("hostapd");
? ? kill_process("udhcpd");
? ? kill_process("wpa_supplicant");
? ? sys_shell("hostapd -B " HOSTAPD_CONF);
? ? sys_shell("udhcpd -f " UDHCPD_CONF " &");
#endif
? ? return OPRT_OK;
}

關閉無線網卡熱點

// AP配網模式下停止熱點
OPERATE_RET hwl_wf_ap_stop(VOID)
{
? ? PR_DEBUG("Stop Ap Mode");
#if defined(USE_RASPI)
? ? kill_process("hostapd");
? ? kill_process("udhcpd");
#endif
? ? return OPRT_OK;
}

連接路由器

// 使用指定SSID和PASSWD連接WIFI
OPERATE_RET hwl_wf_station_connect(IN CONST CHAR_T *ssid,IN CONST CHAR_T *passwd)
{
? ? PR_DEBUG("STA Con AP ssid:%s passwd:%s", ssid, passwd);
#if defined(USE_RASPI)
? ? // UserTODO
? ? sys_shell("sed -i '/ssid/c\\? ? ssid="%s"' " WPA_SUPPLICANT_CONF,ssid);
? ? sys_shell("sed -i '/psk/c\\? ? psk="%s"' " WPA_SUPPLICANT_CONF,passwd);
? ? // sys_shell("wpa_supplicant -Dnone -B -i" WLAN_DEV " -c" WPA_SUPPLICANT_CONF); // 加Dnone 不可行
? ? sys_shell("wpa_supplicant -B -i" WLAN_DEV " -c" WPA_SUPPLICANT_CONF);
? ? sys_shell("udhcpc -i" WLAN_DEV);
? ? // sys_shell("dhclient"" "WLAN_DEV);
#endif
? ? return OPRT_OK;
}

獲取當前WIFI聯網狀態

OPERATE_RET hwl_wf_station_stat_get(OUT WF_STATION_STAT_E *stat)
{
#if defined(USE_RASPI)
? ? // UserTODO
? ? NW_IP_S current_ip; // 上一次獲取的ip
? ? memset(¤t_ip,0,sizeof(current_ip));
? ? hwl_wf_get_ip(WF_STATION,¤t_ip);

? ? if(strcmp(current_ip.ip, DEFAULT_IP_ADDR)){
? ?? ???*stat = WSS_GOT_IP;
? ? }else{
? ?? ???*stat = WSS_CONN_FAIL;
? ? }
#else
? ? *stat = WSS_GOT_IP;
#endif
? ? return OPRT_OK;


注:涂鴉智能是一個全球化智能平臺, “AI+IoT”開發者平臺, 也是世界排名前列的語音AI交互平臺, 連接消費者、制造品牌、OEM廠商和零售連鎖的智能化需求, 為客戶提供一站式人工智能物聯網的解決方案, 并且涵蓋了硬件接入、云服務以及APP軟件開發三方面, 形成人工智能+制造業的服務閉環, 為消費類IoT智能設備提供B端技術及商業模式升級服務, 從而滿足消費者對硬件產品更高的訴求。
