世林LED照明質量怎么樣?拆解高質量背后的故事

大比特資訊 ? 2020-06-10 15:08 ? 次閱讀

近年來,受環境以及經濟等因素的影響,LED照明市場呈現爆發式增長趨勢,不過目前LED照明燈具也并非那么的“無懈可擊”,其中散熱問題無疑是最為棘手的一項,散熱不暢或散熱有限都會成為LED照明燈具進一步發展的阻礙。

自從固態電容問世以來,能很大程度上有效解決了因散熱不當造成的電解液蒸發、泄漏、易燃等難題,但即使如此,現實中經常也會出現鋁電解電容與LED不相匹配的事情,這不僅會對總體可靠性造成影響,還會直接關系到LED照明燈具工作壽命長短。不得不說,鋁電解電容的有效工作壽命往往取決于環境溫度及由作用在內部阻抗上的紋波電流導致的內部溫升影響。

同時要注意的是,鋁電解電容器會在不同應用條件下出現的故障模式,例如短路、開路、漏液、靜電容量減少tanδ增加、防爆閥打開以及漏電流增大,而造成這些故障模式的原因又可分為一系列制造原因與使用原因,鋁電解電容的失效率最高問題應當值得重視,所以選型就尤為重要。

因此,我們要從中分析應用中的電容和元器件,并選擇合適的鋁電解電容以及“心臟”器件驅動芯片,才能控制電容所受的應用力、工作溫度,讓性能發揮更強大的作用。圍繞這些基礎需求,《半導體器件應用》雜志便通過對世林LED照明燈具的拆解,為小伙伴帶來選型參考。

首先從幾張產品外觀包裝照開始吧:

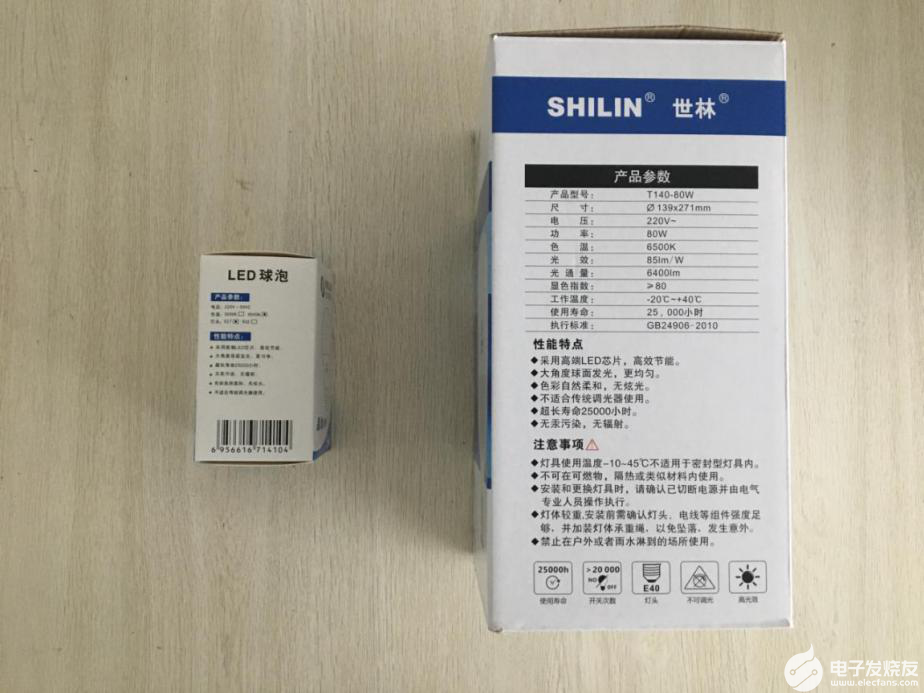

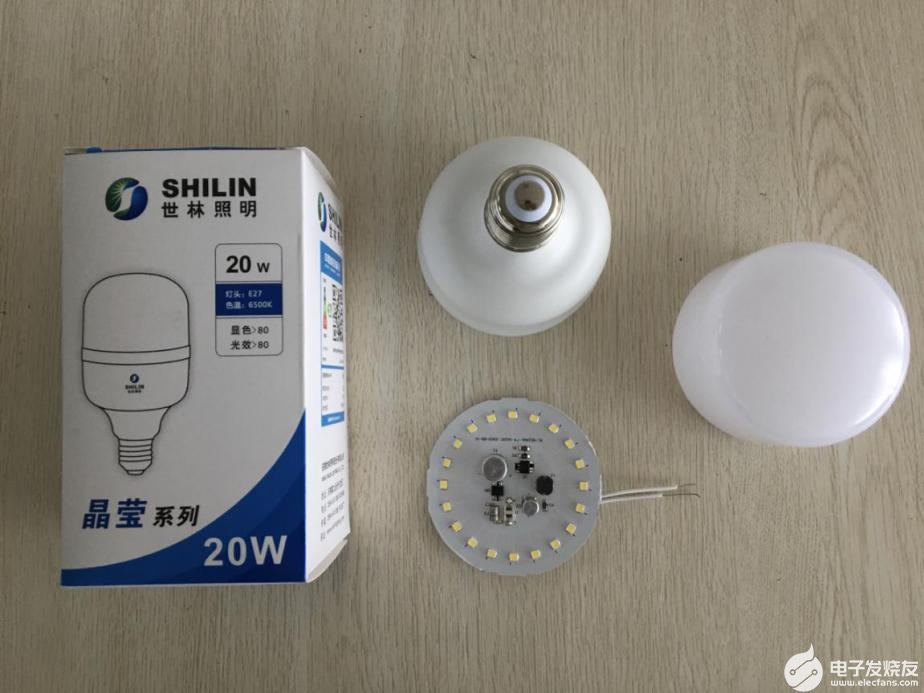

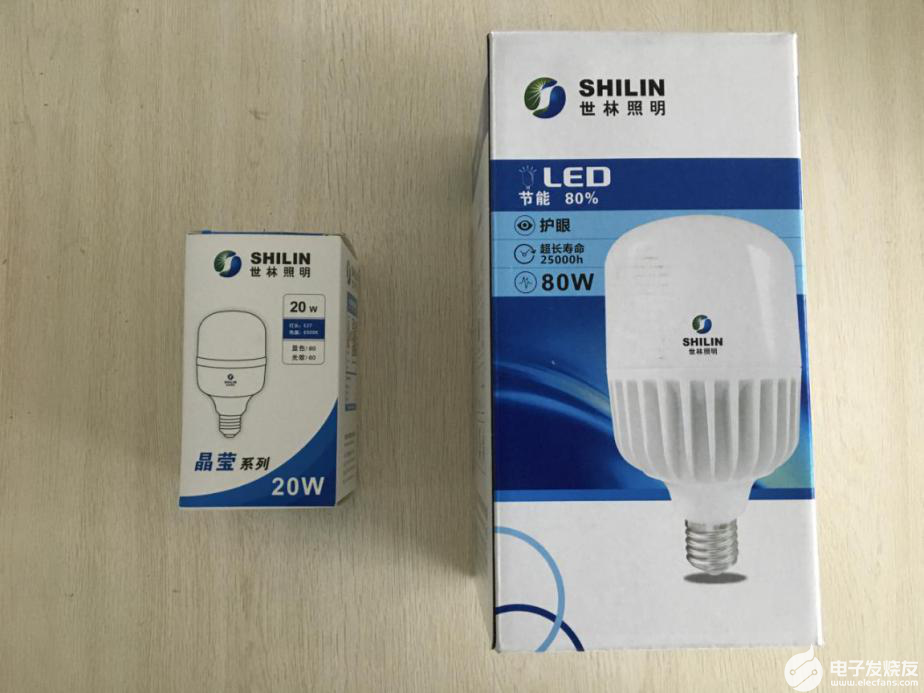

本次拆解的主角為世林LED柱形球泡80W與世林LED晶瑩系列球泡20W;從包裝盒外觀可以發現關于產品的基礎文字說明以及燈泡外觀造型。

LED晶瑩系列球泡20W外觀

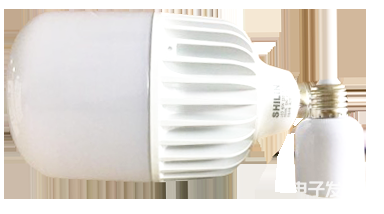

LED柱形球泡80W外觀

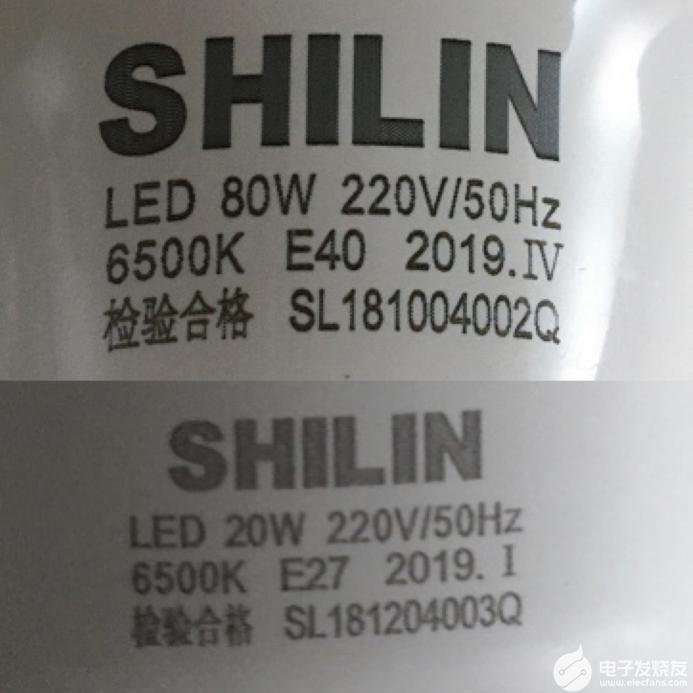

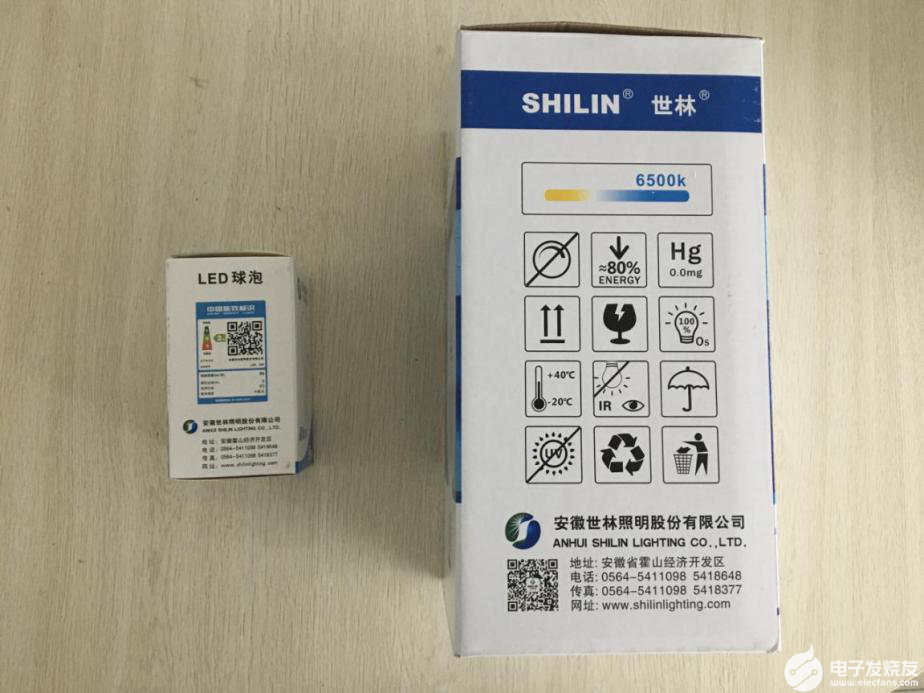

柱形球泡80W與晶瑩系列球泡20W外部標記特寫照

LED晶瑩系列球泡20W

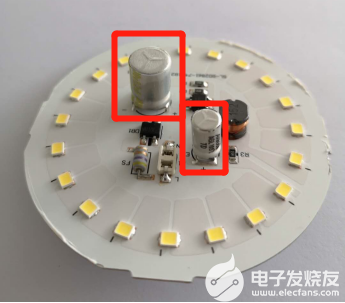

接下來就是暴力拆解環節,將世林LED晶瑩系列球泡20W的透光燈罩拿開,可以清楚的看到LED燈發光面,LED貼片按圓形形狀分布,紅框標出為安興電子的鋁電解電容,其具備耐高溫,小體積,長壽命,高可靠性的特點,不僅能夠大幅度提升產品的穩定性與安全性外,仍不失環保、低阻抗、高低溫穩定、耐高紋波及高信賴度等特性。

主控面板其他方面:

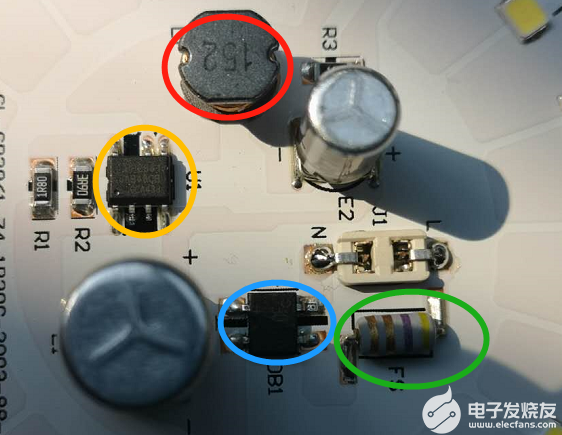

紅色圈:貼片電感CD54,感量為1.5mH,具有小體積、高品質、結構簡化、高能量存儲等優點。特點:1、表面貼裝小型功率電感。2、體積小,薄型,高能量存儲,低直流電阻。3、具磁屏蔽耐大電流。4、卷軸包裝,易于自動化表貼裝。

藍色圈:整流橋MB6F,體積小,易于自動化貼裝。

綠色圈:保險絲繞線貼片電阻4.7R

特點:電阻器與保險絲在材質及構造上相類似,保險絲型電阻器兼備二者的功能,平時可當做電阻器使用,一旦電流異常時就發揮其保險絲的作用來保護機器設備。同時在浪涌發生時,或其他產生大電流,需要保護線路時發揮作用,熔斷使電路斷路產生保護作用,保險絲繞線貼片電阻既起到電阻的作用也起到保護電路的作用,且能使用貼片機生產,極大地提高生產效率。

黃色圈:晶豐明源的非隔離降壓型 LED 恒流驅動芯片,規格型號:BP2861,晶豐明源的BP2861是一款降壓型LED恒流驅動芯片, 適用于85Va~265Vac全范圍輸入電壓的非隔離降壓LED恒流電源, 采用SOP7封裝。

特點:與BP2866X引腳兼容,內部集成600V超快二極管,無VCC電容、無啟動電阻,集成高壓供電功能,外圍器件更簡單,節約了外圍的成本和體積,低母線電壓下不閃燈,多燈并聯無閃爍,±5% LED輸出電流精度,LED短路保護,過熱調節功能(ic溫度達到140°)。

應用

LED蠟燭燈

LED球泡燈

其它LED照明

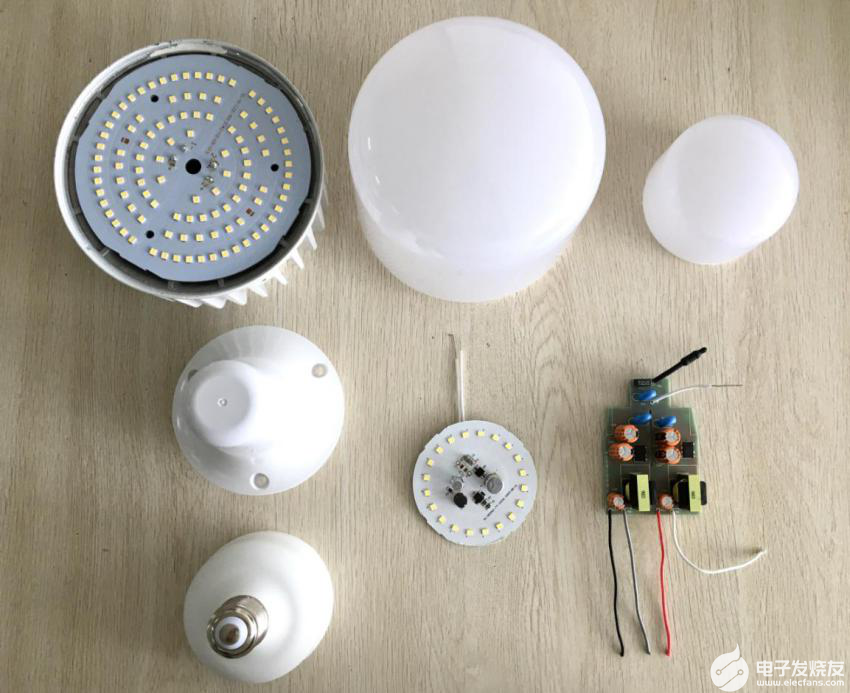

LED晶瑩系列球泡20W拆解照

LED柱形球泡80W

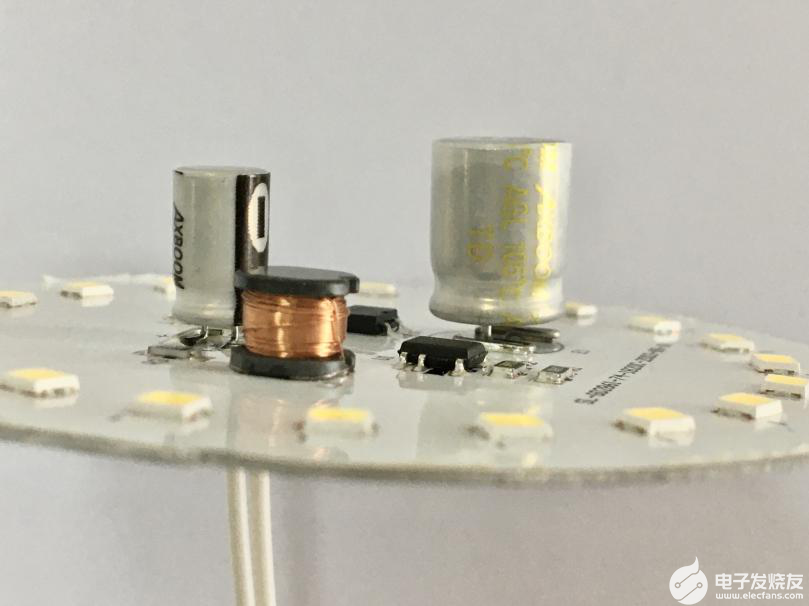

而另一位主角世林LED柱形球泡80W在拿開透光燈罩后,可以發現上面的LED貼片較多,LED貼片按同心圓均勻排列分布。

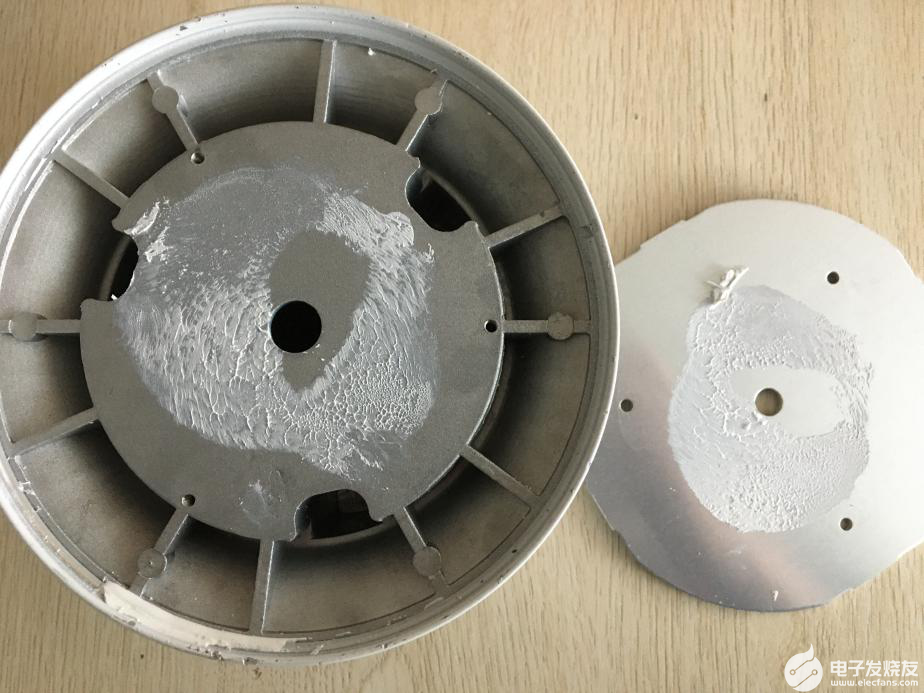

另外,將LED柱形球泡80W的LED板取出后,可以注意到下面的金屬板(作為散熱片)的導熱膏,接著拿開金屬板,再從底部開始撬開與側面金屬組裝之間,便可拉出LED控制板。

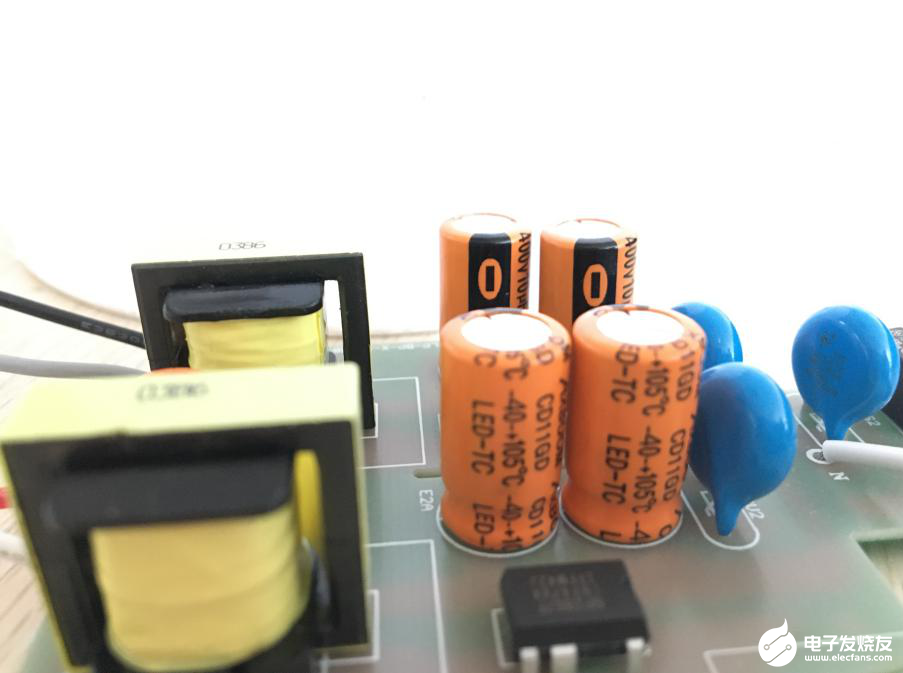

主控板外觀

局部側方位照

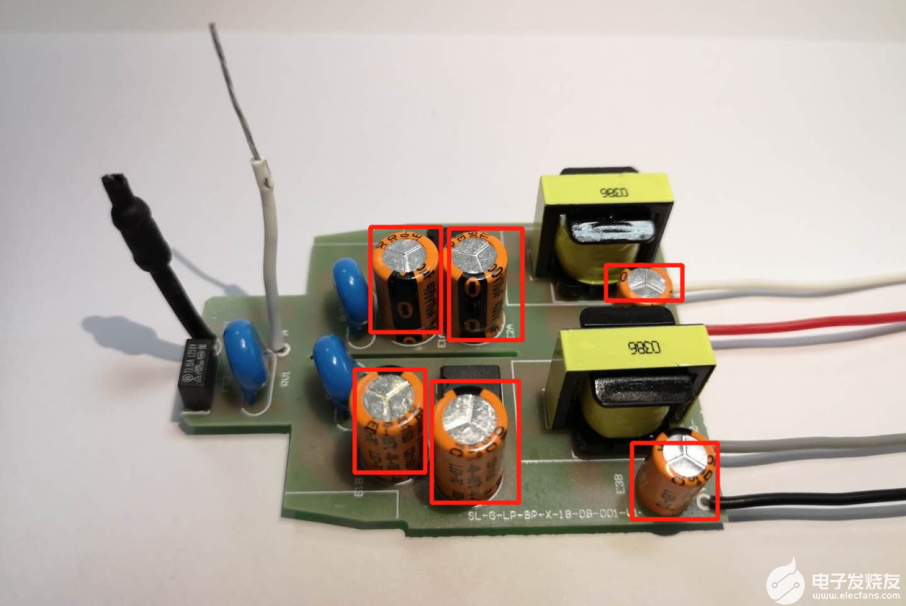

紅框標出的為益陽市安興電子鋁電解電容器CD11GD 400V10 10*17 和CD11GD 400V6.8 8*12 的電解電容

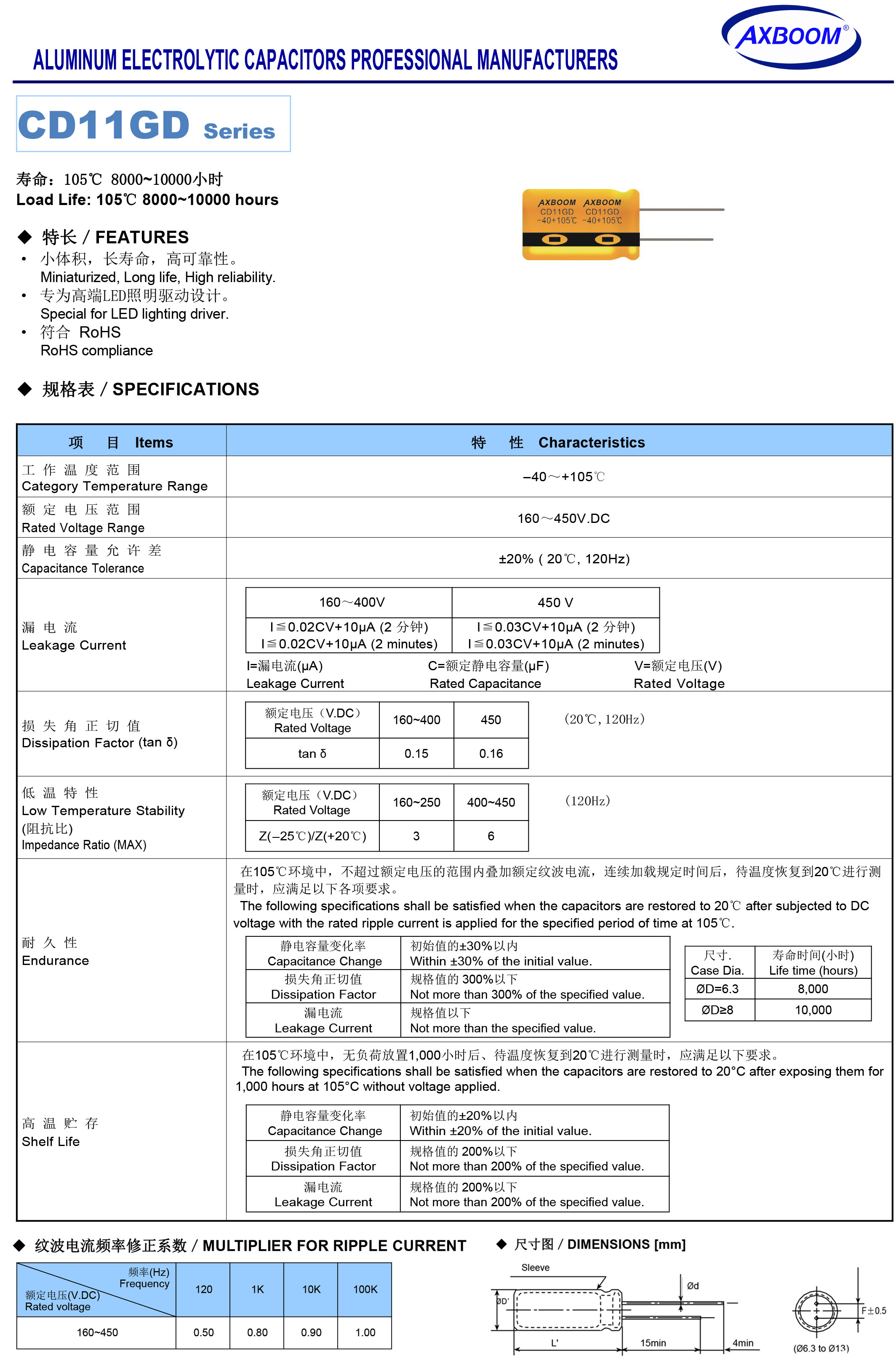

益陽市安興電子的鋁電解電容 CD11GD系列規格表

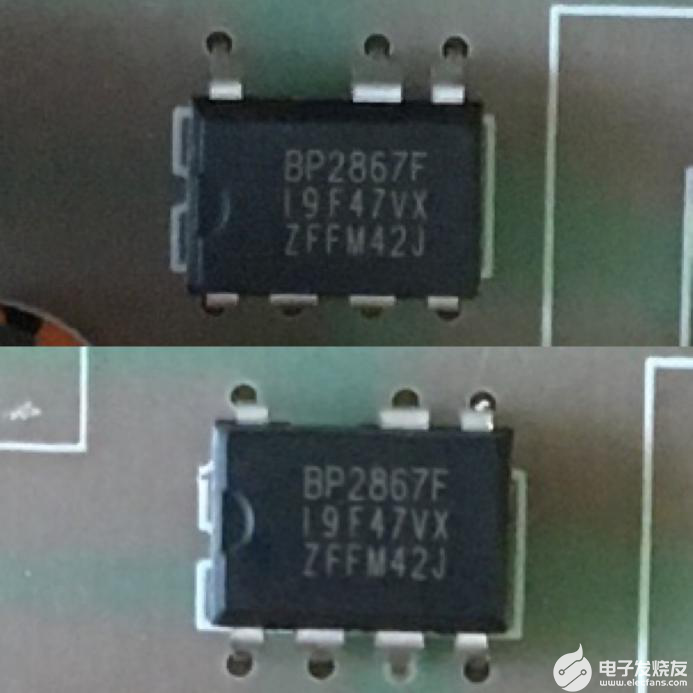

下面接著來分析一下芯片方面,主控板采用兩個晶豐明源的BP2867F芯片,它是一款適用于85Vac~265Vac全范圍輸入電壓的非隔離降壓型LED恒流電源的芯片。芯片ROVP引腳帶Enable功能,用于開關調色和感應燈應用,采用 DIP7 封裝。

特點:

無VCC電容,無啟動電阻,集成高壓供電功能,外置防潮OVP功能,外圍器件更簡單,節約了外圍的成本和體積低母線電壓下不閃燈,Enable功能兼容開關調色和感應燈,±5% LED輸出電流精度,LED短路保護,過熱調節功能(ic溫度達到140°)。

應用

LED蠟燭燈

LED球泡燈

其它LED照明

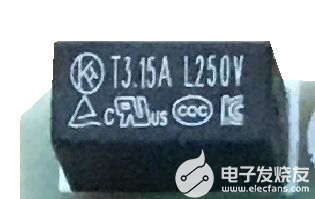

而在具體電路保護方面,則采用了蕪湖凱龍電子科技的SET 方塊T3.15A250V8.5*4*8電路過流保護裝置,額定電流為3.15A,額定電壓為250V,能夠廣泛應用于照明設備、電源設備以及適配器等領域。

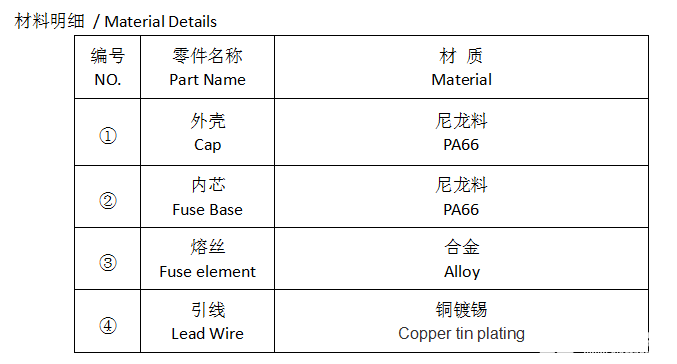

產品SET 方塊T3.15A250V8.5*4*8材料明細表

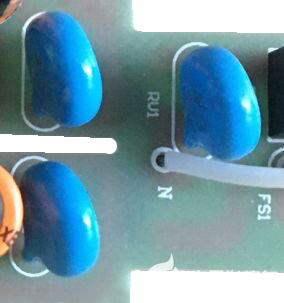

三顆松田壓敏電阻(型號:10D561K)

LED柱形球泡80W控制面板背面

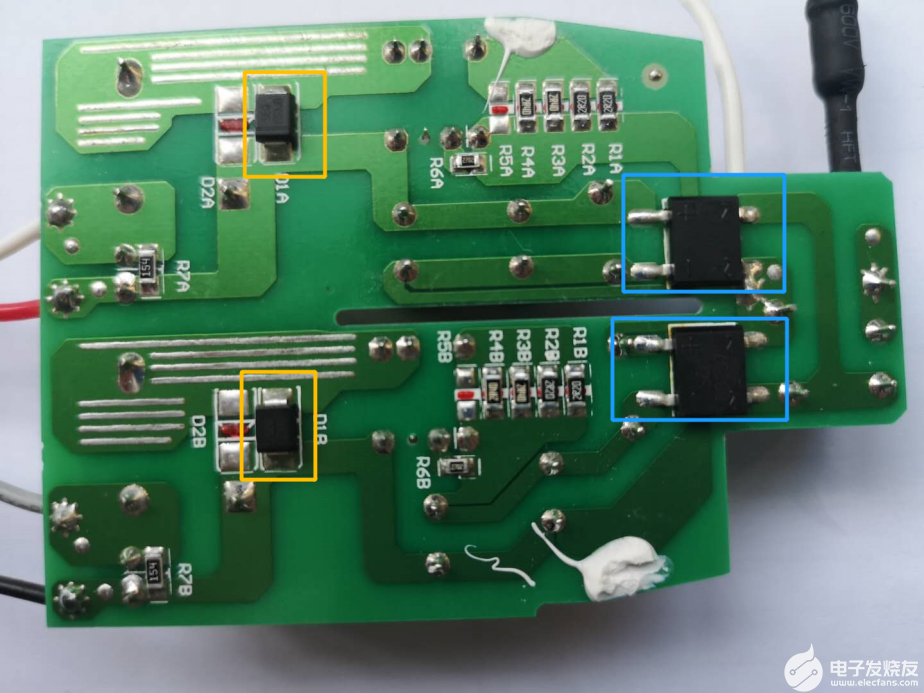

而主控板背面藍色框標出為上海世祺電子科技的橋式整流器,可理想用于自動放置、玻璃純化芯片結、高浪涌電流能力、焊點下降最大值275oC,7秒每JESD 22-B 106,適用于開關、照明鎮流器、適配器,電池充電器、家庭設備和電信應用;黃色框標出為超高速恢復整流二極管,典型應用于開關電源。

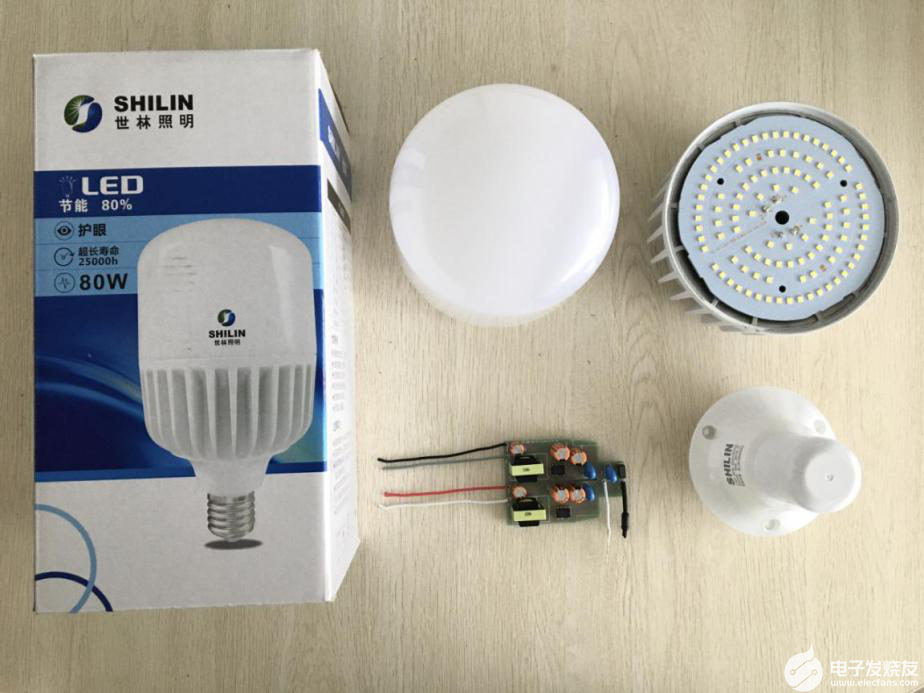

LED柱形球泡80W拆解照

全部拆解完畢

半導體器件應用網總結

半導體器件應用網通過拆解了解到,這兩款照明燈具具備良好的照射角度、外型小巧輕便、防塵防水、散熱性能好,在應用上有很大的靈活性。由于在開發電路主控板是采用了益陽市安興電子的鋁電解電容照明專用產品系列、晶豐明源的LED芯片以及其他重要元器件,所以能做到產品價格便宜,耐壓性更好,能夠使電容器小型化和大容量化,并且不容易出現短路故障,同時實現了大功率、高光效和降低熱阻等優質高可靠性能。

而且,從這兩款照明燈具相關參數中可見,除了有穩定的效率、配光要求之外,還放大了色溫適中、使用壽命時間久、防護等級高、瞬時啟動快、符合節能環保等模式優勢。

另一方面,從以往市場格局來看,國外鋁電解電容產品無疑是占據著主導優勢,且價格高昂,屬于少數高端產業,但近年隨著國內廠家的技術突破與發展,高端產業的壁壘逐漸被打破,不僅大大提升了鋁電解電容的生產工藝,而且在降低生產成本的同時,還保障了高質量的產品供應,其中益陽市安興電子就是國內優秀廠商的代表之一。

而在芯片方面同樣也沒有馬虎,晶豐明源作為一直深耕LED照明驅動芯片領域的龍頭企業,對于在驅動芯片有著更高的性能要求,同時也逐步向智能LED照明進行延伸,靠著自身對研發的投入,打造自主可控的“中國芯”。

此外,世林照明該兩款照明燈具屬于家居照明與戶外照明系列,產品性能能夠緊跟目前燈光時代潮流,讓消費者更直觀地感受由燈光提供的與眾不同照明體驗。
